Vyhledávání: polohovadla

Svařovací polohovadlo BODE TT60 se používá k manipulaci s obrobkem o maximální hmotnosti 3000 kg během svařování.

Technické specifikace svařovacího otočného stolu BODE TT60
- maximální hmotnost obrobku: 3000 kg
- průměr stolu: 2800 mm

umístění: Polsko
telefon: +48 603 510 566

Rok výroby: 2014

Výrobce: UNIMAN

Technické parametry:
- nosnost: 4000 kg
- max. délka formy: 2500 mm
- max. šířka formy: 1800 mm
- průměr čepu: 65 mm
- šířka lůžka pro hák: 210 mm
- výška pod čepem: 225 mm

- hmotnost: 2520 kg

Výrobce: Motoman, Leipold

Vybavení:
- dvě polohovadla
- svařovací zdroj: SKS LSQ5 s multiprocesorem Q80
- svařovací metoda: MIG/MAG

Stroj je stále zapojený, je možné ho odzkoušet v chodu.

Prodáme použité svařovací robotizované pracoviště vybavené robotem Motoman EA 1400N, dvěma polohovadly a svařovacím zdrojem SKS LSQ5 s multiprocesorem Q80. Svařovací metoda MIG/MAG. Robot byl vyroben r. 2005, svářečka r. 2013. Obhlídka stroje v provozu pod proudem je možná. V provozu pracoval cca 2 roky, poté zakázky byly utlumeny a robot od té doby prakticky stojí. Jedná se o kompaktní pracoviště, kde robot je umístěn pevně. Dále zde jsou dvě řízená polohovadla, na které se montují svařovací přípravky. Délka ramene: cca 2200 mm. Bližší informace o nabízením svařovacím robotu: Jedná o Motoman EA 1400N - NX 100, dvěma polohovadly a svařovacím zdrojem SKS LSQ5 s multiprocesorem Q80. Svařovací metoda MIG/MAG. Stroj aktuálně nepoužíváme, ale je pod proudem a můžeme jej v případě zájmu o obhlídku zprovoznit a předvést. Robot jsme pořizovali z předváděcí haly od prodejce, svářečka byla nová. Na robotu je na štítku 2005.03, předpokládám tedy rok výroby 2005. Když jsme jej v roce 2013 kupovali, byl z předváděcího centra a byl jako nový. Svářečka se kupovala nová, takže rok výroby 2013.

Robotická svařovací stanice FANUC Arc Mate 100iC byla vyrobena v roce 2019.

Robotická svařovací stanice MOTOFIL ROBOTICS MONOBLOC MCT1110 se skládá z následujících částí:
– rameno robota: FANUC Arc Mate 100iC
– řídicí jednotka: FANUC SYSTEM R-30iB
– svařovací zdroj: KEMPPI A7 MIG Power Source 450
– svařovací polohovadlo
– podavač drátu: KEMPPI A7 MIG Wire Feeder 25-LH-EUR
– zařízení na čištění hořáku ABICOR BINZEL se systémem řezání svařovacího drátu a vstřikováním oleje
– vertikální bezpečnostní závěsy
– dráha poháněná servomotorem
– pevné ochranné kryty

Technické specifikace robotické svařovací buňky FANUC Arc Mate 100iC
- metoda svařování: MIG/MAG
- maximální hmotnost obrobku: 1000 kg
- maximální průměr svařování: 1400 mm
- délka svařovacího polohovadla: 3000 mm
- spotřeba proudu: 28 kVA
- hladina hluku: <80 dB(A)
- napájení: 3x 400 V; 50/60 Hz
- hmotnost stanice: 3990 kg

umístění: Polsko
telefon: +48 603 510 566

• ŠESTIOSÝ ROBOTICKÝ MANIPULÁTOR FD-MC10L (1 ks)
- rok výroby: 2015
- výrobce: Nachi-Fujikoshi
- max. poloměr dosahu v P-bodě: 2019 mm
- opakovatelná přesnost polohování: ± 0,06 mm
- nosnost zápěstí: 10 kg
- nosnost ramene v místě 3. osy: 15 kg
- pohon AC servo systém s absolutním odečítáním polohy
- vysoká dynamika pohybů a tuhost ramene
- krytí zápěstí robota IP65

• ŘÍDÍCÍ SYSTÉM NACHI FD 11 (1 ks)
- řídící jednotka šestiosých manipulátorů NACHI
- modulární konstrukce
- kit externích os pro řízení dráhy a polohovadel
- propojovací kabely k robotům
- operační systém Windows
- aplikační SW pro programování pohybů FD CONTROL
- vestavěný PLC modul pro ovládání periferií
- programovací modul Teach Pendant s barevným dotykovým TFT displejem a kabelem 15 m
- JOGdial ovladač
- Ethernet rozhraní pro připojení k síti
- FTP klient pro zálohu dat
- USB port
- automatické zálohování
- Stand-by režim pro úsporu energie
- přímé ovládání svařovacího zdroje z Teach Pendantu
- funkce kopírování programů, posunů a modifikací zadaných trajektorií

• POJEZDOVÁ DRÁHA ROBOTA (1 ks)
- délka dráhy: cca 12000 mm
- support dráhy s držákem čistící stanice a zásobníku drátu
- synchronizace s pohyby robota
- přesné lineární vedení
- kotvení do podlahy

• POLOHOVADLO S OPĚRNÝM KONÍKEM (2 ks)
- max. nosnost: 1500 kg
- max. točný průměr přípravku s dílem: 1650 mm
- koník s dutou přírubou pro přívod médií
- upínací rám pro montáž přípravků
- délka rámu 1. stanice: 6500 mm
- délka rámu 2. stanice: 4500 mm
- synchronizace s pohyby robota

• OVLÁDACÍ PRVKY (1 sada)
- panel operátora – START, STOP, RESET, EMG STOP
- ovládání polohovadel pro zakládání dílů
- centrální ovládací panel – volba režimu, zapnutí pohonů, EMG STOP
- display s vizualizací pracoviště, zobrazení stavu senzoriky a jednotlivých prvků
- signalizační maják pro každou pracovní stanici

• BEZPEČNOSTNÍ PRVKY A OPLOCENÍ (1 sada)
- modulární bezpečnostní stěny s výškou 2000 mm, ocel

Robotická svařovací stanice OTC Daihen IRB 651 vyrobila japonská značka DAIHEN Corporation.

Součásti svařovací stanice OTC Daihen IRB 651
- 7osý svařovací robot: IRB-651 (2001)
- svařovací polohovadlo 2000 x 1000 mm s motorem SEW-EURODRIVE (2 ks)
- svářečka MIG/MAG: OTC Daihen CPDP350
- dráha: GERNERT
- podavač drátu
- ovládací skříň: OTC Daihen L5561 (2000)
- 3-fázový oddělovací transformátor: NORATEL 3LT20.0-400/200-23 (2004)
- 3-fázový transformátor: OTC Daihen W-L00557
- DTR – Technická a provozní dokumentace

umístění: Polsko
telefon: +48 603 510 566

Robotické svařovací pracoviště KUKA KR16 L6 ARC-C bylo spolu s rotačním polohovacím zařízením PO-2t6m-01 uvedeno do provozu v roce 2017 a jeho účelem bylo velmi přesné svařování bran a plotových rozpěr, ale může svařovat i různé typy konstrukcí, které se vejdou do dosahu rotačního polohovacího zařízení.

Robotický svařovací systém KUKA KR 16 L6 ARC-C je vybaven:
– svařovacím robotem: KUKA KR16 L6 ARC-C
– řídicí jednotkou: KUKA KR C2
– rotačním manipulátorem: PO-2t6m-01
– zdroj proudu: FRONIUS TransPuls Synergic 4000 CMT R
– software: KUKA System Software (KKS)
– zařízení pro čištění hořáku: TBi BRG-2-ES-DAE
– podavač drátu: FRONIUS ROBACTA DRIVE CMT
– dráha

Technické údaje robota KUKA KR16 L6 ARC-C
- počet os: 6
- dosah: 1911 mm
- maximální užitečné zatížení: 6 kg
- přídavné zatížení ramene/článku ramene/otočného sloupu: 10 kg/ variabilní/ 20 kg
- celkové rozložené zatížení: 36 kg
- rozsah pohybu osy
osa A1: ± 114°
osa A2: + 35° / -155°
osa A3: + 154° / -130°
osa A4: ± 350°
osa A5: ± 130°
osa A6: ± 350°
- rychlost pohybu osy
osa A1: 156°/s
osa A2: 156°/s
osa A3: 156°/s
osa A4: 335°/s
osa A5: 335°/s
osa A6: 647°/s
- opakovatelnost (ISO 9283): ± 0,1 mm
- montáž: podlaha, strop
- montážní příruba: A6 DIN ISO 9490-1-A40
- pracovní doba: 50 h
- hmotnost kloubového robota KR16 L6 ARC-C: 250 kg

Technická specifikace polohovacího zařízení PO-2t6m-01
- nosnost otočného stolu: 1040 kg
- celková nosnost: 2000 kg
- vzdálenost mezi disky: 6350 mm
- šířka základny: 960 mm
- poloha osy vůči zemi: 1407 mm
- poloha osy vzhledem k opěře: 1082 mm
- doporučený počet kotev pro upevnění polohovadla k zemi: 38 ks.
- nosnost zvedacího třmenu: 3,25 t
- teplota okolí rozváděče: 3-35 °C
- napájení rozváděče: 3x 400 V; 50 Hz
- celkové rozměry (d x š x v): 7887 x 2000 x 2407 mm
- hmotnost otočného stolu: 960 kg
- celková hmotnost: 3900 kg
- celková hmotnost včetně nosnosti: 4940 kg

umístění: Polsko
telefon: +48 603 510 566

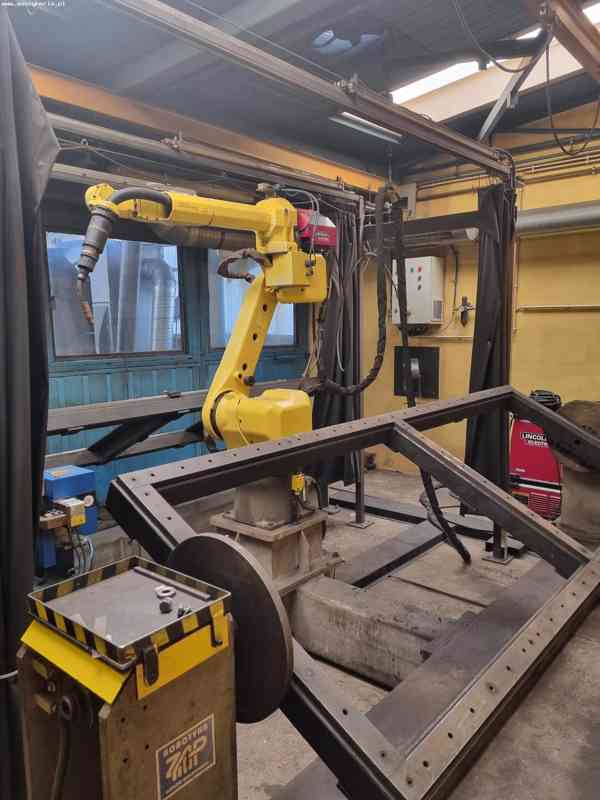

Robotická svařovací stanice FANUC Arc Mate 120iC/12L byla vyrobena v roce 2016.

Robotická svařovací stanice je plně kompletní a skládá se z následujících komponent:
– rameno robota: FANUC Arc Mate 120iC/12L
– řídicí jednotka: FANUC R-30iB
– svařovací polohovadlo: PEH 1-250 (2 ks)
– svářečka: LINCOLN POWER WAVE S500
– kapalinou chlazený svařovací hořák: ABICOR BINZEL ABIROB W500/45
– chladicí jednotka: LINCOLN COOLARC 50
– čisticí stanice pro svařovací hořáky: ABICOR BINZEL BRS-CC
– podavač drátu: LINCOLN 4R100 AUTODRIVE
– kazeta na cívku svařovacího drátu
– světelné závěsy: SICK
– panel obsluhy (2 ks)
– ovládací skříň
– kryty se servisními dvířky a zámkem s bezpečnostním spínačem
– plošina

Technická specifikace jednotlivých částí svařovací stanice FANUC Arc Mate 120iC/12L
Svařovací robot
počet os: 6
maximální užitečné zatížení: 12 kg
maximální dosah ramene: 2009 mm
rozsah pohybu osy
– osa J1: ± 370°
– osa J2: ± 260°
– osa J3: ± 461°
– osa J4: ± 400°
– osa J5: ± 360°
– osa J6: ± 900°
rychlost pohybu osy
– osa J1: ± 200°/s
– osa J2: ± 175°/s
– osa J3: ± 190°/s
– osa J4: ± 430°/s
– osa J5: ± 430°/s
– osa J6: ± 630°/s
přesnost opakovatelnosti pohybu: ± 0,008 mm
balíček Collision Guard Package
balíček High Sensitive Collision Detection Package
systém proti kolizi
hmotnost: 250 kg

Horizontální svařovací polohovadlo
počet os: 1
maximální hmotnost obrobku: 500 kg
pracovní plocha (D x Š): 2000 x 1000 mm
vzdálenost mezi disky: 2620 mm
opakovatelnost polohování: ± 0,15 mm
nastavení rychlosti otáčení kotouče: servopohon
pohon otáčení kotouče: elektrický
napájení: 3x 400 V; 16 A
rozměry (D x Š x V): 3533 x 540 x 898 mm
hmotnost: cca 1000 kg

Svařovací zdroj
napájení: 3x 230/400/460 V; 50-60 Hz
maximální proud (40%/100%): 550/450 A
rozměry (D x Š x V): 571 x 355 x 630 mm
hmotnost: 68 kg

umístění: Polsko
telefon: +48 603 510 566
