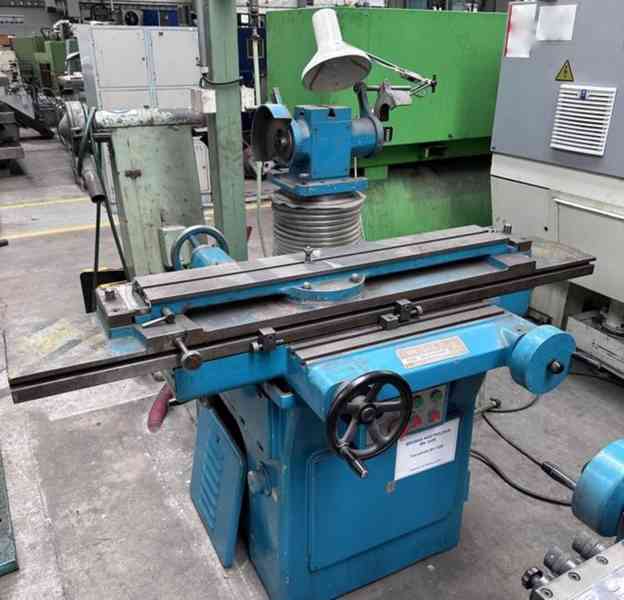

Nástrojová bruska PONAR KOWARY NUA 25 byla vyrobena polskou společností PONAR KOWARY (LAKFAM) v roce 1984.

Stroj je nabízen s rozsáhlým vybavením zobrazeným na přiložených fotografiích, které zahrnuje:
– poháněný rozdělovač k přístroji podél šroubovice
– úhlový svěrák: 2 ks
– pohyblivý koník: 2 ks
– 3čelisťové sklíčidlo fi 160 + klíč
– nástroj pro polohování středu obrobku
– pevný magnet
– nástroj pro vedení šroubů
– posilovací kolébka
– kontrolní válec
– hranoly: 2 ks
– brusné kotouče: 12 ks

Technické specifikace brusky PONAR KOWARY NUA 25
- plocha pracovního stolu (d x š): 915 x 135 mm
- posuv stolu v ose X (podélný pohyb): 410 mm
- posuv stolu v ose Z (příčný pohyb): 205 mm
- úhel natočení pracovního stolu: ± 45°
- největší vzdálenost mezi koníky: 685 mm
- největší vzdálenost mezi kly hlavy rukojeti a hlavy koníka: 465 mm
- výška špičáků nad povrchem pracovního stolu: 125 mm
- největší vzdálenost mezi povrchem pracovního stolu a osou vřetena brusného kotouče: 310 mm
- otáčky brusného vřetena: 3850, 5635 ot/min
- vertikální úhel natočení vřetena brusného kotouče: ± 15°, 90°
- vodorovný úhel natočení vřetena brusného kotouče: 340°
- výkon motoru brusného vřetena: 0,55 kW
- DTR – Technická a provozní dokumentace
- napájení: 3x 380 V; 50 Hz
- rozměry (d x š x v): 1325 x 1240 x 1250 mm
- hmotnost stroje NUA 25: 910 kg

Nástrojová bruska prošla generální opravou v hodnotě přibližně 3000 PLN, během níž byly vyměněny textolitové koše, velké válce o průměru 24 × 24 mm a malé válce 17 × 17 mm v podélném posuvu pracovního stolu za nové.

umístění: Polsko
telefon: +48 603 510 566

Název stroje: Bruska na kruhové závitové čelisti
Katalogové číslo: 11793
Typ, parametry: BNO 4
Výrobce: TOS
Rok výroby:
1965
Popis:
Největší rozměr závitové čelisti:
vnější průměr 75mm
průměr závitu M42
Otáčky brousicího vřetena 30000/min
40000/min
Zdvih vřetena 40mm
Průměr upínacího otvoru kleštiny 3, 6mm
Elektromotor:
výkon 0,5kW
otáčky min-1 2800/min
Půdorysná plocha stroje 360x360mm
Výška stroje 340mm
Hmotnost stroje 70kg

Prodám NEPOUŽITOU Dvoukotoučovou brusku Scheppach BG 150.
Dvoukotoučová bruska Scheppach bg 150 je vhodná k broušení nástrojů. Tvořená je stabilní kovovou konstrukcí, která zajistí eliminaci vibrací a házivost kotoučů. Vybavená je tichým indukčním motorem a sklopnými průhlednými kryty z materiálu eliminujícího zkreslení, které ochrání oči. Disponuje nastavitelnými opěrkami nástrojů, díky nimž se prodlouží životnost brusného kotouče, a osvětlením pracovní plochy. Zabudované světlo je uloženo ve flexibilním ramenu a lze nastavit do úhlu optimálního pro práci.

Technické údaje:
Rozměry (d/š/v) mm: 385/240/280
Zrnitost lamely: 36/60
Průměr brusného kotouče: 150 mm
Hmotnost kg: 11,5
Motor: 230 V / 50 Hz, indukční
Příkon: 370 W
Ot/m: 2850
Hmotnost: 11,5 kg

BRUSKA JE NEPOUŽITÁ, PLNĚ FUNKČNÍ, VIZ. FOTO.
BĚŽNÁ CENA V OBI 2800 Kč
CENA JE 1900 Kč.
tel. 722 166 267

CNC univerzální bruska SAACKE UW I D byla vyrobena v Německu v roce 2020.

Technické specifikace CNC brusky SAACKE UW I D
- počet numericky řízených os: 5 (X, Y, Z, A, B)
- pracovní plocha (d x š): 3000 x 2100 mm
- rychlost posuvu v osách X/Y/Z: 625/305/305 mm
- horizontální rozsah otáčení brusné hlavy: 245°
- rychlost posuvů v osách X,Y,Z: 0-15 m/min
- rychlost otáčení brusné hlavy: 120°/s
- maximální délka nástroje (v drápech): 480 mm
- maximální délka nástroje (od přední hrany vřeteníku): 430 mm
- maximální průměr nástroje: 250 mm
- počet stanic v rotačním zásobníku brusných kotoučů: 6 ks
- maximální průměr brusného kotouče: 150 mm
- maximální otáčky vřetena (osa A): 600 ot/min
- průřez vřetena (osa A): fi 32 mm
- přesnost indexování vřetena (osa A): ± 15
- výkon vřetena (osa A): 3 kW
- minimální otáčky brusného elektrovřetena (osa B): 2000 ot/min
- maximální otáčky brusného elektrovřetena (osa B): 10000 ot/min
- výkon brusného elektrovřetena (osa B): 16 kW
- systém měření polohy (osa B): mezisystém
- výška drápů: 195 mm
- přesnost: 0,0001 mm
- užitná plocha stolu pro koníky a teleskopy: 900 x 185 mm
- výkon pohonu osy X: 3 kW
- výkon pohonu brusné hlavy (osa Y): 3 kW
- výkon křížového posuvu (osa Z): 3 kW
- výkon otáčení brusné hlavy (osa B): 3 kW
- napájení: 3x 400 V; 50 Hz
- hmotnost stroje UW I D: cca 4900 kg

Vybavení CNC brusky
- CNC řídicí jednotka: NUM Flexium Plus
- softwarové rozšíření s dalšími funkcemi
- měřicí sonda: RENISHAW 3D
- skleněná měřící pravítka: HEIDENHAIN
- systém automatické výměny brusných kotoučů
- kapalinou chlazené brusné elektrovřeteno
- digitální servopohony: NUM
- hydraulické sklíčidlo: SCHUNK
- PC jednotka
- kužel vřetena: ISO 50
- osvětlení pracovního prostoru
- příruba pro montáž brusného kotouče s automatickým rychloupínáním: HSK-E50
- kleština M24 pro kužel stopky DIN 69871
- převlečná matice pro upínání redukčních pouzder

umístění: Polsko
telefon: +48 603 510 566

Název stroje: Bruska rovinná vodorovná
Katalogové číslo: 8273
Typ, parametry: BPH 320 A
Výrobce: TOS
Rok výroby:
1989
Popis:
Upínací plocha stolu 320X1000 mm
Upínací drážky stolu
-počet 3
-šířka x rozteč 12X100 mm
Největší zatížení stolu 2800 N
Největší šířka broušení 320 mm
Největší délka broušení 1000 mm
Největší výška obrobku při novém kotouči 350 mm
Největší vzdálenost osy vřetena
od upínací plochy stolu 475 mm
Brusný kotouč:
-průměr x šířka x díra 250X32X76 mm
Otáčky brusného kotouče 2280, 2600/min
Průměr brusného kotouče po opotřebení 120 mm
Podélný pohyb stolu 1060 mm
Příčný pohyb stolu 350 mm
Svislý pohyb brousicího vřeteníku 420 mm
Rychlost podélného pohybu stolu 2-22 m/min
Příčný posuv stolu v úvratích 0,1-4 mm
Svislý přísuv do řezu - 1 dílek na stupnici 0,005 mm
Svislý posuv motorický 0,42 m/min
Elektromotor brousicího vřeteníku 4 kW
Elektromotor čerpadla hydrauliky 2,2 kW
Elektromotor posuvu vřeteníku 0,37 kW
Celkový příkon stroje 6,8 kVA
Půdorysná plocha stroje: délka x šířka 4100X1750 mm
Výška stroje 2125 mm
Hmotnost stroje 3200 kg
Stav: ZAPOJENO, možno předvést v chodu

Název stroje: Bruska nástrojová
Katalogové číslo: 14333
Typ, parametry: BN 102
Výrobce: TOS
Popis:
oběžný průměr 280mm
oběžný průměr se zvyšovací deskou 370mm
vzdálenost hrotů vřeteníku a koníku 500mm
vzdálenost hrotů koníku 690mm
kužel ve vřeteníku:
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotu 315mm
min. vzdálenost osy brousicího vřetena od osy hrotu 75mm
max. svislá vzdálenost osy vřetena 175mm
min. svislá vzdálenost osy vřetena 55mm
průměr sklíčidla 115mm
průměr magnetické desky 150mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230mm
ruční podélný pohyb stolu 440mm
ruční příčný pohyb stolu 240mm
plocha stolu 920x140mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600ot/min
elektromotor brousicího vřeteníku 0,7-1,2kW
půdorysná plocha stroje 1485x1860mm
váha stroje s normálním příslušenstvím 1000kg

Název stroje: Bruska nástrojová
Katalogové číslo: 780
Typ, parametry: BN 102
Výrobce: TOS Hostivař
Popis:
oběžný průměr 280mm
oběžný průměr se zvyšovací deskou 370mm
vzdálenost hrotů vřeteníku a koníku 500mm
vzdálenost hrotů koníku 690mm
kužel ve vřeteníku:
metrický 60
Morse 5
max. vzdálenost osy brousicího vřetena od osy hrotu 315mm
min. vzdálenost osy brousicího vřetena od osy hrotu 75mm
max. svislá vzdálenost osy vřetena 175mm
min. svislá vzdálenost osy vřetena 55mm
průměr sklíčidla 115mm
průměr magnetické desky 150mm
úhel nastavení stolu ve vodorovné rovině 0-90°
jemné nastavení stolu podle stupnice 0-9°
úhel nastavení brousicího vřeteníku v rovině 0-350°
svislý pohyb brousicího vřeteníku 230mm
ruční podélný pohyb stolu 440mm
ruční příčný pohyb stolu 240mm
plocha stolu 920x140mm
otáčky vřetena brousicího vřeteníku:
stupňů 2
rozsah 2800-5600ot/min
elektromotor brousicího vřeteníku 0,7-1,2kW
půdorysná plocha stroje 1485x1860mm
váha stroje s normálním příslušenstvím 1000kg

Název stroje: Bruska nástrojová
Katalogové číslo: 16129
Typ, parametry: BN 102 B
Výrobce: TOS Hostivař
Rok výroby:
1997
Popis:
Oběžný průměr 280mm
Oběžný průměr se zvyšovací deskou 370mm
Vzdálenost hrotů vřeteníku a koníku 615mm
Vzdálenost hrotů koníku 760mm
Kužele brousicího vřetena Morse 3
Kužel vřetena pracovního vřeteníku Morse 5
ISA 50
Vzdálenost osy brusného vřetena od osy hrotu 75-325mm
Svislá vzdálenost osy brusného vřetena od osy hrotů 55-235mm
Největší průměr brusného kotouče pro ostření 175mm
Svislý pohyb brousicího vřeteníku 290mm
Podélný pohyb stolu 510mm
Příčný pohyb stolu 250mm
Natočení brousicího vřeteníku 350°
Natočení pracovního vřeteníku svisle i vodorovně 360°
Natočení stolu ±45°
Jemné natočení stolu ±9°
Upínací plocha stolu 140x980mm
Otáčky brusného vřetena 2800, 5600min-1
Elektromotor pro pohon brousicího vřetena 0,55/0,75kW
Celkový příkon stroje 3kW
Rozměry stroje: délka x šířka 2020x1505mm
Hmotnost stroje 995kg

Prodáme brusku bezhrotou BBZ 60. Bruska je nyní rozpracovaná a právě probíhá na ní GO, která bude hotová do cca 6 týdnů. Na stroj je poskytována záruka v délce 1 roku. Včetně protokolu přesnosti, kompletní dokumentace a revizní zprávy.

Technické parametry:

Průchozí broušení:
Broušené průměry - normální: mm 3-60
Maximální délka: mm 220
Broušené průměry se zvláštním příslušenstvím: mm 1,5-3
Zapichovací broušení:
Broušené průměry: mm 3-60
Maximální délka: mm 75
Rozměry brusného kotouče: průměr x šířka mm 300 x 80
Rozměry podávacího kotouče: mm 200 x 80
Otáčky podávacího kotouče: stupňů 6
Rozsah: ot/min 19-340
Elektromotor pro brousicí a podávací vřeteník:
kW 7,5
Půdorysná plocha stroje: mm 1005 x 1445
Hmotnost stroje: kg 1110

Název stroje: Bruska nástrojová univerzální
Katalogové číslo: 9236
Typ, parametry: N 1
Rok výroby/generální opravy:
nezjištěn/1981
Popis:
Průměr brusného kotouče 50-200mm
Průměr konce vřetena 16mm
Kužel ve vřetenu metrický 24
Pohyb stolu :
podélný 260mm
příčný 140mm
svislý 300mm
Svislý pohyb zadních saní 130mm
Vzdálenost upínací plochy stolu od osy vřetena 120-420mm
Vzdálenost osy vřetena od osy trnu 70-240mm
Úhel natočení stolu ±45°-90°
Natočení upínacího přípravku stolu ve vodorovné rovině 360°
Natočení svislé desky přípravku 45°
Vzdálenost hrotu dělicího přístroje a koníku 500mm
Největší průměr upnutí v hrotech 180mm
Největší délka broušení na trnu 200mm
Otáčky vřetena 3200, 4800min-1
Elektromotor 1,1kW
Rozměry stroje: délka x šířka 1280X760mm
Hmotnost stroje 480kg

Název stroje: Bruska nástrojová univerzální
Katalogové číslo: 3066
Typ, parametry: N 1
Výrobce: Blanické strojírny n.p.
Rok výroby:
1970
Popis:
Průměr brusného kotouče 50-200mm
Průměr konce vřetena 16mm
Kužel ve vřetenu metrický 24
Pohyb stolu :
podélný 260mm
příčný 140mm
svislý 300mm
Svislý pohyb zadních saní 130mm
Vzdálenost upínací plochy stolu od osy vřetena 120-420mm
Vzdálenost osy vřetena od osy trnu 70-240mm
Úhel natočení stolu ±45°-90°
Natočení upínacího přípravku stolu ve vodorovné rovině 360°
Natočení svislé desky přípravku 45°
Vzdálenost hrotu dělicího přístroje a koníku 500mm
Největší průměr upnutí v hrotech 180mm
Největší délka broušení na trnu 200mm
Otáčky vřetena 3200, 4800min-1
Elektromotor 1,1kW
Rozměry stroje: délka x šířka 1280X760mm
Hmotnost stroje 480kg

Prodáme použitou brusku BPH 20, r. v. 1942, ještě f. Podhajský, GO v r. 2007. Stroj nelze vyzkoušet, nyní je trvale odpojený a je tedy vhodný do kompletní GO. Stroj se prodává včetně magnetického stolu.

Technické parametry:

Upínací plocha stolu: 630 x 200 mm
Svislý pohyb vřetena: 360 mm
Půdorysné rozměry stroje: d x š: 1600 x 2550 mm
Hmotnost stroje: 1600 kg

Prodáme použitou brusku BPH 20 po SO v r. 2023. Po opravě hydrauliky, zaškrabání loží, atd., prodává se včetně magnetu. Stroj je v provozu pod proudem a obhlídka je možná.

Technické parametry:

Upínací plocha stolu: 630 x 200 mm
Svislý pohyb vřetena: 360 mm
Půdorysné rozměry stroje: d x š: 1600 x 2550 mm
Hmotnost stroje: 1600 kg

Název stroje: Bruska na ostření pilových kotoučů
Katalogové číslo: 15019
Typ, parametry: BP 2
Výrobce: TOS Kuřim k.p.
Rok výroby:
1988
Popis:
Průměr pilového kotouče 20-300mm
Vrtání pilového kotouče 5-50mm
max. tlouštka pilového kotouče 10mm
Max. výška zubů 12mm
Rozteč zubů 0-15mm
Brusný kotouč:
vnější průměr 150mm
vrtání 20mm
max. šířka 4mm
Otáčky brousicího vřetena 4150min-1
Upínací plocha stolu 130x230mm
Jemný pohyb do záběru 20mm
Výkon ostření 130zubů/min
Elektromotor 0,25kW
Rozměry stroje:
délka x šířka x výška 600x365x420mm
Hmotnost stroje 50kg

Prodáme použitou dvoukotoučovou brusku a leštičku BL 3 D, r. v. 1973. V provozu pod proudem a obhlídka je možná. Stroj je v dobrém technickém stavu a udržovaný.

Technické parametry:

Brusné kotouče průměr: mm 250
otvor: mm 76
šířka: mm 32 (25)
Otáčky brousicího vřetena
při broušení: min-1 2125
při leštění: min-1 3500
Kužel na koncích brousicího vřetena: 1:5
Průměr příruby brusných kotoučů: mm 116
Vzdálenost brusných kotoučů: mm 640
Průměr odsávacího hrdla: mm 89
Rozměry podpěrných stolků: mm 80 X 80
Elektromotor pro pohon brousicího vřetena
Otáčky: 2830 min-1
Výkon: kW 2,2
Půdorysná plocha stroje: mm 640 X 950
Výška stroje: mm 1200
Hmotnost stroje: kg 225

Rok výroby: 1989

Výrobce: ZVL

Technické parametry:
- pracovní plocha: 200 x 630 mm
- max. šířka broušení (bez výběhu brus. kotouče): 230 mm
- max. délka broušení: 630 mm
- max. vzdálenost vřetena od up. plochy stolu: 525 mm
- max. průměr brusného kotouče: 120 mm
- průměr brusného vřetena: 50 mm
- rychlost stolu: 1 - 30 m. min-1
- max. dráha pohybu stolu: 710 mm
- příčný rychloposuv: 2,5 m.min-1
- max. otáčky vřetena: 2600 min-1

Rozměry stroje (D x Š x V): 2700 x 1500 x 2240 mm

Hmotnost stroje: 1860 kg

Stroj je pod proudem a plně funkční.

Název stroje: Bruska rovinná vodorovná na GO
Katalogové číslo: 10150
Typ, parametry: BPH 320 A
Výrobce: TOS Hostivař
Popis:
Upínací plocha stolu 320X1000 mm
Upínací drážky stolu
-počet 3
-šířka x rozteč 12X100 mm
Největší zatížení stolu 2800 N
Největší šířka broušení 320 mm
Největší délka broušení 1000 mm
Největší výška obrobku při novém kotouči 350 mm
Největší vzdálenost osy vřetena
od upínací plochy stolu 475 mm
Brusný kotouč:
-průměr x šířka x díra 250X32X76 mm
Otáčky brusného kotouče 2280, 2600/min
Průměr brusného kotouče po opotřebení 120 mm
Podélný pohyb stolu 1060 mm
Příčný pohyb stolu 350 mm
Svislý pohyb brousicího vřeteníku 420 mm
Rychlost podélného pohybu stolu 2-22 m/min
Příčný posuv stolu v úvratích 0,1-4 mm
Svislý přísuv do řezu - 1 dílek na stupnici 0,005 mm
Svislý posuv motorický 0,42 m/min
Elektromotor brousicího vřeteníku 4 kW
Elektromotor čerpadla hydrauliky 2,2 kW
Elektromotor posuvu vřeteníku 0,37 kW
Celkový příkon stroje 6,8 kVA
Půdorysná plocha stroje: délka x šířka 4100X1750 mm
Výška stroje 2125 mm
Hmotnost stroje 3200 kg

Výrobce: PeTeWe

Technické parametry:

- upínací plocha (sinusová plotna): 150 x 230 mm

- projekční plocha: 440 x 320 mm

- max. zdvih broušení: 15 - 105 mm

- počet zdvihů plynule měnitelný: 0 - 150 1/min

- max. průměr brusného kotouče: 175 mm

- plynulá regulace otáček vřetena: 5000 ot/min

- otočný rozsah v brusné hlavě:

X ± 15°

Y ± 9°

Z ± -2°až +10°

- pohyb vozíku brusné hlavy:

X 160 mm

Y 90 mm

- nastavení nosiče obrobku:

X 160 mm

Y 160 mm

Příslušenství: 8 ks diamantových tvarových kotoučů na broušení profilů, kompletní manuál

Bruska byla v roce 2021 odkoupena z Německa, bohužel nebyla nikdy použita. Je v dobrém stavu, má GO vřetena. Možnost odzkoušení v chodu.

Stroj je po kompletní GO, přetěsnění hydrauliky, zaškrabání lože.

Technické parametry:

- upínací plocha stolu: 200 x 630 mm
- rozměry brusného kotouče: 250 x 76 x 18 mm
- podélný pohyb stolu: 660 mm
- příčný pohyb stolu: 220 mm
- svislý pohyb brousícího vřetena: 350 mm
- největší hmotnost obrobku: 140 kg

Rozměry stroje (D x Š x V): 2460 x 1350 x 1480 mm

Hmotnost stroje: 1380 kg

Příslušenství: magnetická deska

celkový průměr 100mm a průměr otvoru 16mm. Jde o tak zvanou plochou rašpli a používá se pouze na nekovové materiály. Vhodná je na tvrdé i měkké dřevo,popřípadě plast.
Používá se k odstranění nadbytečného materiálu, zabroušení a tvarování.
Poskytuje rychlý úběr materiálu, což šetří váš čas a úsilí.
