Frézky - strana 5

CNC obráběcí centrum DMG MORI SEIKI DMC 635 V Ecoline bylo vyrobeno v roce 2013. Do dnešního dne stroj odpracoval pouze 9069 hodin.

Technické parametry CNC frézky DMC 635 V ECO
- počet os: 3 (X,Y,Z)
- posuv v osách X/Y/Z: 635/510/460 mm
- rychlý posuv v osách X,Y,Z: 25 m/min
- rozměry pracovního stolu (D x Š): 790 x 560 mm
- maximální hmotnost obrobku: 600 kg
- maximální otáčky vřetena: 8000 ot/min
- maximální vzdálenost mezi koncem vřetena a stolem: 580 mm
- minimální vzdálenost mezi koncem vřetena a stolem: 120 mm
- maximální průměr nástroje: 80 mm
- maximální hmotnost nástroje: 6 kg
- doba výměny nástroje: 1,6 s
- počet T-drážek: 5
- vzdálenost T-drážek: 100 mm
- počet provozních hodin: 9069 h
- celková spotřeba energie: 17 kVA
- napájení: 400 V; 50 Hz
- rozměry (d x š x v): 2050 x 2530 x 2650 mm
- hmotnost stroje: 3900 kg

Vybavení frézovacího centra DMG MORI SEIKI DMC 635 V Ecoline
- CNC řídicí jednotka: SIEMENS SINUMERIK 840D
- dotykový ovládací panel DMG MORI SLIMline s 3D modulem
- 20polohový zásobník nástrojů
- integrovaný dopravník třísek
- osvětlení pracovního prostoru

umístění: Polsko
telefon: +48 603 510 566

CNC frézka NOVAR ACTIVE 4000 vyrobená v roce 2002 v Itálii je ideální volbou i pro ty nejnáročnější výrobní úkoly.

Technické parametry frézky NOVAR ACTIVE 4000
- CNC řízení: HEIDENHAIN TNC 426M
- posuvy v osách X/Y/Z: 3500/1100/1400 mm
- rychlý posuv v ose X/Y/Z: 8000/10000/10000 mm/min
- plocha pracovního stolu (d x š): 4000 x 1000 mm
- maximální hmotnost obrobku: 10000 kg
- maximální otáčky vřetena: 3000 ot/min
- minimální otáčky vřetena: 10 ot/min
- provozní doba: 27837 h
- doba zapnutí stroje: 50996 h
- výkon motoru vřetena: 22 kW
- připojovací výkon: 55 kW
- napájení: 400 V; 50 Hz
- rozměry (D x Š x V): 9300 x 4700 x 3850 mm
- hmotnost stroje: 27000 kg

umístění: Polsko
telefon: +48 603 510 566

Rok: 2016

Řídící systém Heidenhain TNC 530
Rozměry pracovní plochy stolu 3000x1000 mm
Pojezd osy X 3000 mm
Pojezd osy Y 1250 mm
Pojezd osy Z 1500 mm
Upínací kužel vřetena ISO 50 .
Otáčky vřetene 20 - 6000 /min.
Max. kroutící moment vřetene 1250 Nm
Výkon hlavního elektromotoru 30 kW
Max. zatížení stolu 7500 kg
Rychloposuv 30 m/min
Chlazení středem ano
Tlak chlazení středem 20 bar
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 60
Hmotnost stroje 29300 kg
Rozměry d x š x v 8780x6100x4600 mm

Stroj je ve velmi dobrém technickém stavu, připojený pod proudem, možnost odzkoušet.

Horizontální frézovací centrum MORI SEIKI SH-500/40 bylo postaveno v Japonsku v roce 1999 značkou MORI SEIKI CO. LTD.

Technické parametry CNC frézky MORI SEIKI SH-500/40
– CNC řízení: MORI SEIKI MSC-502
– Pojezd osy X / Y / Z: 630/600/650 mm
– zrychlený posuv: 32 000 mm / min.
– rychlost posuvu: 1-16000 mm / min.
– maximální hmotnost obrobku: 500 kg
– maximální průměr obrobku: 730 mm
– maximální výška obrobku: 700 mm
– rozměr stolu: 500 x 500 mm
– rozsah otáček vřetena: 12 000 ot./min.
– vzdálenost mezi středem vřetena a povrchem stolu: 50-650 mm
– vzdálenost mezi hrotem vřetena a středem stolu: 150-800 mm
– nádrž chladicí kapaliny: 500 l

Zásobník nástrojů – CNC obráběcí centrum ATC MORI SEIKI SH-500/40
– verze stopky nástroje: MAS BT-40 (CAT-40)
– verze s utahovacím šroubem: 90 stupňů pro MORI SEIKI
– systém výměny palet: rotační verze
– počet nástrojů: 40
– maximální průměr nástroje (se sousedními nástroji): 100 mm
– maximální průměr nástroje (bez sousedních nástrojů): 150 mm
– maximální délka nástroje: 360 mm
– maximální hmotnost nářadí: 12 kg
– maximální moment hmoty nástroje (od referenčního povrchu kužele): 14,13 (1,44) Nm (kgf m)
– počet palet: 2 (3)

umístění: Polsko
telefon: +48 603 510 566

Univerzální frézka FU 251 byla vyrobena v roce 1983.

Technická data frézky FU 251
– pracovní rozměry stolu (délka x šířka): 1120×250 mm
– mechanické posuvy stolu v ose X / Y / Z: 765/230/390 mm
– ruční posuvy stolu v ose X / Y / Z: 785/250/410 mm
– zrychlený podélný a příčný posuv: 2500 mm/min
– zrychlený vertikální posuv: 1040 mm/min
– rozsah rychlostí podélného a příčného posuvu: 12,5-630 mm/min,
– rozsah vertikální rychlosti posuvu: 5,2-262 mm/min
– rozsah rychlostí podélného a příčného posuvu (1 rozsah): 16-800 mm/min
– rozsah vertikální rychlosti posuvu (1 rozsah): 6,7-334 mm/min
– rozsah rychlostí podélného a příčného posuvu (2. rozsah): 20-1000 mm/min
– rozsah vertikální rychlosti posuvu (2. rozsah): 8,3-415 mm/min
– počet T-drážek: 3
– rozteč T-drážek: 14 mm
– stálý odpočinek
– výkon hlavního motoru: 4 kW
– rozměry stroje (délka x šířka x výška): 1490x1710x1630 mm
– celková hmotnost frézky FU 251: 2000 kg

umístění: Polsko
telefon: +48 603 510 566

CNC frézka DOOSAN DNM 4500 vyrobená v Německu v roce 2019 slouží k vrtání, frézování nebo řezání závitů na obrobcích o hmotnosti až 600 kg.

Technická data obráběcího centra DOOSAN DNM 4500
- počet člověkohodin: 400 h
- rozměry pracovního stolu (d x š): 1000 x 450 mm
- posuvy v osách X/Y/Z: 800/450/510 mm
- rychloposuvy v ose X/Y/Z: 36/36/30 m/min
- maximální hmotnost obrobku: 600 kg
- minimální otáčky vřetena: 80 ot/min
- maximální otáčky vřetena: 8000 ot/min
- minimální vzdálenost vřeteno – pracovní stůl: 150 mm
- maximální vzdálenost vřeteno – pracovní stůl: 660 mm
- kapacita zásobníku nástrojů: 30 ks
- maximální hmotnost nástroje: 8 kg
- maximální délka nástroje: 300 mm
- maximální průměr nástroje: 80 mm
- doba výměny nástroje: 1,2 s
- rozměry (d x š x v): 2158 x 2615 x 2985 mm
- celková hmotnost stroje DNM 4500: 5000 kg

Vybavení frézky
- CNC řídicí jednotka: FANUC 0iMF
- držáky nástrojů: BT40
- kužel vřetena: ISO 40
- chladicí kapalina přes vřeteno
- servomotor pro osy X,Y,Z
- odlučovač oleje
- mazací systém

umístění: Polsko
telefon: +48 603 510 566

CNC frézka 3D 2130 2x3 M vyrobená v roce 2014 v Číně se používá k obrábění obrobků v osách X,Y a Z.

Technické specifikace CNC frézky 2130 2x3 M
- rozměry pracovního stolu (d x š): 3000 x 2100 mm
- CNC řídicí jednotka: CNC: WEIHONG NK105 G2
- elektrovřeteno: HSD Y142300152
- maximální otáčky elektrovřetena: 18000 ot/min.
- výkon vřetena: 4,5 kW
- servomotor: PANASONIC MDME102GCGM
- vakuový stůl
- měnič: SUNFAR E380
- filtr EMI: DL-15EB3
- výkon motoru stroje 2130 2×3 M: 5,5 kW

umístění: Polsko
telefon: +48 603 510 566

Portálová frézka CNC VISION WIDE VB-2016 5-OS byla vyrobena v roce 2013 na Tchaj-wanu.

Technické specifikace CNC frézky VISION WIDE VB-2016
- počet os: 3, 5 (po montáži automatické hlavy na svislé vřeteno)
- plocha pracovního stolu (d x š): 2000 x 1300 mm
- maximální hmotnost obrobku: 8000 kg
- posuvy v osách X/Y/Z: 2000/1600/1020 mm
- rychlý posuv v ose X: 0-15000 mm/min
- rychlý posuv v ose Y: 0-15000 mm/min
- rychlý posuv v ose Z: 0-7000 mm/min
- otáčení hlavy kolem svislé osy C: automatické (indexace každých 5°)
- přesnost polohování v ose C: ± 0,003°
- maximální rychlost vřetena automatické hlavy: 3000 ot/min
- maximální otáčky vřetena: 10000 ot/min
- maximální vzdálenost mezi hrotem vřetena a stolem: 1225 mm
- minimální vzdálenost mezi špičkou vřetena a stolem: 205 mm
- doba výměny nástroje (nástroj-nástroj): 3 s
- maximální průměr nástroje (sousední prázdné kapsy): 180 mm
- maximální průměr nástroje (obsazené sousední kapsy): 125 mm
- maximální délka nástroje: 380 mm
- maximální hmotnost nástroje: 18 kg
- průměr otočného stolu: 800 mm
- rozměry (d x š x v): 7580 x 5355 x 4043 mm
- hmotnost otočného stolu: 1200 kg
- hmotnost stroje VTEC VB 2016: 25000 kg

Vybavení CNC frézky
- CNC řízení: HEIDENHAIN iTNC 530
- automatická otočná hlava (možnost obrábění v 5 osách)
- otočný stůl
- obrobková sonda: RENISHAW RMP-60
- kontaktní sonda pro nastavení nástroje: RENISHAW TS 27R
- stupnice os X,Y,Z: HEIDENHAIN
- 32 polohový zásobník nástrojů
- multiplikátor pro násobení otáček hlavního vřetena
- rozsáhlá sada nástrojů
- šroubový dopravník třísek (2 kusy)
- příčný pásový dopravník třísek
- kužel vřetena: ISO-50/ DIN 69871
- chlazení přes vřeteno
- čerpadlo chladicí kapaliny: GRUNDFOS
- chlazení přes nástrojové centrum pro automatickou hlavu

umístění: Polsko
telefon: +48 603 510 566

Univerzální frézka WAGNER FCU 1600 vyrobená v Německu v roce 1998 je určena pro přesné obrábění obrobků v osách X,Y,Z s posuvy 1200 mm (osa X), 700 mm (osa Y) a 500 mm (osa Z).

Technické údaje frézky WAGNER FCU 1600
- posuvy v osách X/Y/Z: 1200/700/500 mm
- rychlost posuvu v ose X: 10-1000 mm/min
- rychlost posuvu v ose Y: 10-1000 mm/min
- rychlost posuvu v ose Z: 5-500 mm/min
- rychlý posuv v ose X/Y/Z: 3000/3000/1500 mm/min
- rozměry pracovního stolu (D x Š): 1600 x 500 mm
- počet T-drážek: 5
- šířka T-drážek: 18 mm
- vzdálenost mezi T-drážkami: 80 mm
- maximální otáčky vřetena: 2050 ot/min
- minimální otáčky vřetena: 30 ot/min
- počet otáček vřetena: 27
- kužel vřetena: ISO 50
- výkon vřetena: 7,5 kW
- maximální vzdálenost mezi hrotem vřetena a pracovním stolem: 550 mm
- minimální vzdálenost mezi špičkou vřetena a pracovním stolem: 50 mm
- maximální vzdálenost mezi osou vřetena a sloupem: 728 mm
- minimální vzdálenost mezi osou vřetena a sloupem: 28 mm
- digitální odečty
- měřicí pravítka
- napájení: 400 V; 50 Hz
- celkové rozměry (d x š x v): 2475 x 2260 x 2180 mm
- hmotnost stroje FCU 1600: 4000 kg

umístění: Polsko
telefon: +48 603 510 566

CNC frézka SERON 1315 EXPERT vyrobená v Polsku v roce 2017 je nová a nikdy nebyla použita.

Technická specifikace frézky SERON 1315 EXPERT
- pracovní plocha (d x š): 1500 x 1300 mm
- podporované formáty souborů: DXF, EPS, PLT, AI, JPG, BMP, TIFF, PNG
- maximální otáčky elektrovřetena: 24000 ot/min
- výkon elektrovřetena: 4 kW
- rozsah osy Z: 500 mm
- výkon: 11 kW
- napájení: 400 V; 50 Hz ± 10 %
- rozměry (D x Š x V): 2310 x 2500 x 2850 mm
- hmotnost stroje 1315 EXPERT: cca 1500 kg

Vybavení frézky
- řídicí jednotka: NK105G3-ATC
- software CAD/CAM: UCANCAM V10
- elektrovřeteno: HITECO
- servopohony AC HIGH SPEED s planetovými převodovkami
- lineární zásobník nástrojů s kapacitou 6 kusů
- držák nástrojů: ISO 30
- upínací kleština: ER32
- automatické centrální mazání plastickým mazivem TIMKEN
- přesný snímač výšky nástroje
- kryt stolu z PVC
- rychloupínací sklíčidlo

Frézka je nová, nikdy nepoužitá a připravená k práci.

umístění: Polsko
telefon: +48 603 510 566

Univerzální frézka PROMA FVV-135PD byla vyrobena v roce 2018 v České republice.

Technická data frézky PROMA FVV-135PD
- velikost pracovního stolu (d x š): 1320 x 320 mm
- pracovní posuv osy: X,Y,Z
- posuv stolu v ose X/Y: 1000/300 mm
- úhel natočení rotační hlavy: 360°
- maximální průměr vertikálního frézování: 25 mm
- maximální průměr horizontálního frézování: 125 mm
- maximální průměr frézovací hlavy: 125 mm
- vertikální otáčky vřetena: 45-1660 ot/min
- horizontální otáčky vřetena: 38-1310 ot/min
- maximální vzdálenost mezi vřetenem a pracovním stolem: 640 mm
- minimální vzdálenost mezi vřetenem a pracovním stolem: 200 mm
- maximální vzdálenost mezi vřetenem a sloupem: 760 mm
- minimální vzdálenost mezi vřetenem a sloupem: 200 mm
- velikost T-drážky: 14 mm
- výkon motoru: 3 kW
- napájení: 3x 400 V; 50 Hz
- rozměry (D x Š): 2200 x 1710 mm
- hmotnost stroje FVV-135PD: 2100 kg

Vybavení univerzální frézky
- digitální ukazatel: SINO
- kužel vřetena: ISO 40
- osvětlení pracovního prostoru
- chlazení

Frézka PROMA FVV-135 PD je ve velmi dobrém stavu, byla používána krátce při pokusech o zavedení výroby nerezové oceli.

umístění: Polsko
telefon: +48 603 510 566

Univerzální frézka EUROMETAL FU-32B byla vyrobena v roce 2008 v Polsku.

Technické údaje frézky EUROMETAL FU-32B
- rozměry pracovního stolu (d x š): 1320 x 315 mm
- rychlost posuvu v ose X/Y: 850/235 mm
- rychlost otáčení vřetena: 1800 ot/min
- vzdálenost mezi osou vřetena a stolem: 400 mm
- výkon motoru pohonu vřetena: 5,5 kW
- výkon motoru pohonu posuvu: 1,5 kW
- rozměry (d x š x v): 2000 x 1474 x 2080 mm
- hmotnost stroje EUROMETAL FU32B: 2100 kg

umístění: Polsko
telefon: +48 603 510 566

CNC vertikální obráběcí centrum EXTRON L610 bylo vyrobeno v roce 2008 na Tchaj-wanu.

Technická data CNC frézky EXTRON L610
- CNC řídicí jednotka: FANUC Series 0i-MC
- posuvy v osách X/Y/Z: 1060/560/700 mm
- rychlý posuv v ose X/Y/Z: 24/24/12 m/min
- maximální rychlost posuvu obrobku: 10 m/min
- rozměry pracovního stolu (d x š): 1260 x 510 mm
- maximální otáčky vřetena: 8000 ot/min
- kužel vřetena: BT40 nebo SK40
- výkon motoru vřetena: 15 HP
- 20polohový zásobník nástrojů
- maximální hmotnost nástroje: 7 kg
- přesnost polohování: ± 0,01 mm
- opakovatelnost polohování: ± 0,005 mm
- maximální vzdálenost mezi koncem vřetena a povrchem stolu: 822 mm
- minimální vzdálenost mezi koncem vřetena a povrchem stolu: 122 mm
- vzdálenost mezi osou vřetena a sloupem: 600 mm
- vzdálenost mezi stolem a podstavcem: 860 mm
- počet T-drážek: 5
- šířka T-drážky: 18 mm
- vřetenový řemen: 8YU
- průměr kulového ozubeného kola: ø 25/25/32 mm
- zdvih valivého šroubu: 8 mm
- provozní hodiny: 6398 h
- certifikace CE
- napájení: 3x 220 V; 50 Hz
- rozměry (d x š x v): 3200 x 2400 x 2590 mm
- hmotnost stroje: 5750 kg

umístění: Polsko
telefon: +48 603 510 566

CNC vertikální obráběcí centrum DECKEL MAHO DMC 63 V bylo vyrobeno v Německu v roce 2005.

Technická data frézovacího centra DECKEL MAHO DMC 63 V
- rozměry pracovního stolu (d x š): 800 x 500 mm
- posuvy v osách X/Y/Z: 630/500/500 mm
- přesnost polohování v osách X,Y,Z: 0,010 mm
- maximální otáčky vřetena: 10000 ot/min
- kužel vřetena: SK 40
- 24polohový zásobník nástrojů
- počet provozních hodin: 26040 h
- výkon: 30 kVA
- napájení: 400 V; 50/60 Hz

Vybavení CNC frézky DMG DMC-63V
- CNC řízení: FANUC 180i-MB
- měřicí sonda: RENISHAW OMP60
- elektronické ruční kolo: FANUC
- zásobník na třísky s vodním chlazením

umístění: Polsko
telefon: +48 603 510 566

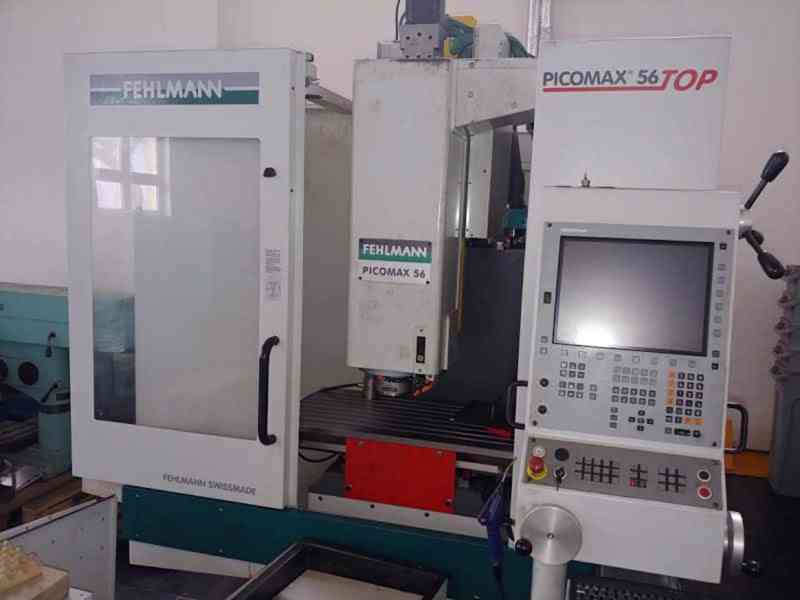

Rok: 2013

Řídící systém Heidenhain TNC 620
Rozměry pracovní plochy stolu 908x480 mm
Pojezd osy X 500 mm
Pojezd osy Y 400 mm
Pojezd osy Z 400 mm
Otáčky vřetene 50 - 12000 /min.
Upínací kužel vřetena SK 30 .
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 20
Výkon hlavního elektromotoru 9,5 kW
Hmotnost stroje 3000 kg
Chlazení středem ne
Rozměry d x š x v 1700x1900x2500 mm

Stroj je v dobrém technickém stavu. Není pod proudem. Ke stroji je Dělička a stůl viz.foto

Fréza nástrčná čelní pozitivní na TK plátky ČSN 222464.15 NAREX


Parametry:

. D=250 mm
. z(zuby)=16
. 19 kg

Výroba: NAREX, Česká republika

Stav: NOVÁ, 100%

K dispozici i nové, 100% stav frézy,
totožné parametry,ČSN 222464.15 NAREX :

průměr D=160 mm .... cena: 5400,-Kč/ks
průměr D=200 mm .... cena: 6780,-Kč/ks
průměr D=250 mm .... cena: 7910,-Kč/ks

Fréza nástrčná čelní pozitivní na TK plátky ČSN 222464.15 NAREX


Parametry:

. D=160 mm
. d=60 mm
. s1=63 mm
. z(zuby)=10

Výroba: NAREX, Česká republika

Stav: NOVÁ, 100%

K dispozici i nové, 100% stav frézy,
totožné parametry,ČSN 222464.15 NAREX :

průměr D=160 mm .... cena: 5400,-Kč/ks
průměr D=200 mm .... cena: 6780,-Kč/ks
průměr D=250 mm .... cena: 7910,-Kč/ks

Název stroje: Frézka CNC
Katalogové číslo: 7085
Typ, parametry: MH 500 C - na náhradní díly
Výrobce: MAHO
Popis:
osa x 500 mm
osa y 400 mm
osa z 300 mm
pracovní stůl 700x350 mm
zdvih pinoly vertikální 50 mm
rozsah otáček vřetena 20-4000 ot/min
rozsah posuvů 1-3000 mm/min
rychloposuv 5 m/min
max. váha obrobku 250 kg
celkový příkon 11,3 kW
hmotnost stroje cca 1900 kg

Název stroje: Frézka svislá
Katalogové číslo: 2816
Typ, parametry: FW 250x1000/2
Výrobce: WEB
Popis:
Upínací šířka stolu 250mm
Upínací délka stolu 1000mm
Teplotní rozsah +5 - +40°C
Spotřeba elektrické energie 6,5KW
Celková hmotnost stroje 2000kg

Prodám dva upínací trny ISO50 22x19 nepoužívané - 400,- Kč/ks. Skladem i jiné rozměry, řeším formou poptávky.
