Frézky

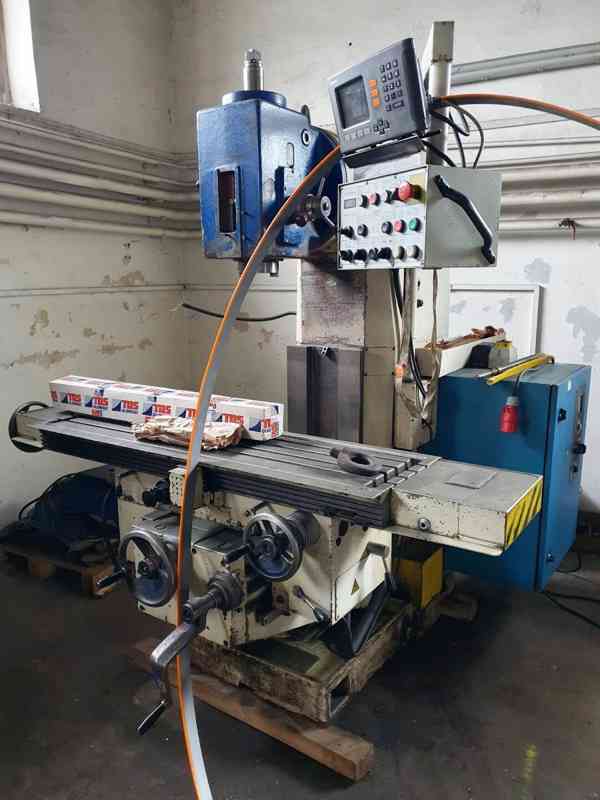

Prodáme použitou frézku FNG 40 CNC, r. v. 1992, po částečné GO v r. 2022. Na stroji jsou opravené měniče k pohonům a je udělaná geometrie stroje. K frézce je příslušenství ve formě druhého stolu a stolu otáčecího (lze vidět na foto). Řídící systém Heidenhain TNC 407. Obhlídka v provozu je po předchozí domluvě možná.

Technické parametry:

Upínací plocha stolu: 400 x 800 mm
Max. hmotnost obrobku: 300 kg
Podélný pohyb stolu - osa X: 500 mm
Příčný pohyb stolu - osa Z: 400 mm
Svislý pohyb stolu - osa Y: 400 mm
Kužel vřetena: ISO 40
Otáčky vřetena: 10 - 3150 ot/min
Příkon: 560 kVa
Rozměry stroje: D x Š x V: 2798 x 2684 x 1976 mm
Hmotnost stroje: 2600 kg

Prodáme použitou frézku FGU 32, rok výroby 2005. Stroj je v dobrém technickém stavu, je provozu pod proudem a obhlídka je možná. Hlava je nyní demontovaná, ale je u stroje a patří k němu.

Technické parametry:

Svislý posuv (z): 420 mm
Podélný posuv (x): 1000 mm
Upínací délka stolu: 1250 mm
Upínací šířka stolu: 320 mm
Příčný posuv (y): 275 mm
Výkon el. motoru: 5.5 kW
Rozměry d x š x v: 2690 x 2000 x 1720 mm
Hmotnost stroje: 2800 kg

Nabízíme k prodeji použitou frézku FA 4V, po GO v r. 2009. Stroj je v dobrém technickém stavu, provozu pod proudem a obhlídka je možná.

Technické parametry:

Upínací šířka stolu: 315 mm
Upínací délka stolu: 1600 mm
Podélný posuv (x): 1000 mm
Příčný posuv (y): 300 mm
Svislý posuv (z): 400 mm
Výkon hlavního elektromotoru: 7,5 kW
Půdorysná plocha stroje: 2080 x 3195 mm
Hmotnost stroje: 2840 kg

Nabízím dvoudílný kompletní návod nástrojařské frézky FNGJ-20 výrobce TOS Žebrák. Textová a výkresová část.
Zašlu po dohodě poštou nebo zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Prodáme použitou polskou frézku FNC 25 E3, r. v. 1975. Stroj je v dobrém technickém stavu, přesný a po dohodě je možná obhlídka v provozu pod proudem.

Technické parametry:

Upínací rozměr stolu: 280 x 750 mm
Podélný posuv (X): 400 mm
Svislý posuv (Z): 350 mm
Příčný posuv (Y): 220 mm
Upínací kužel vřetena: ISO 40
Výkon hlavního elektromotoru: 2.2 kW
Rozměry d x š x v: 1550x1670x1630 mm
Hmotnost stroje: 1150 kg

Prodáme použitou frézku FA 3 AU, r. v. 1975. V provozu pod proudem a obhlídka je možná. Stroj je v dobrém technickém stavu.

Technické parametry:

Vnější rozměry pracovního stolu: mm 300x1375
Upínací drážky stolu:
počet: 3
šířka x rozteč: mm 14x63
Největší hmotnost obrobku: kg 250
Kužel vřetena:
normální strmý: 40
na přání Morse: 4
ASA 40
Průměr vřetena v předním ložisku: mm 75
Vzdálenost osy vřetena od stolu
největší: mm 425
nejmenší: mm 65
Vzdálenost čela vřetena od přední opěry
u strmého kužele a kužele ASA: mm 500
u kužele Morse: mm 480
Otáčky vřetena.
počet stupňů: 12
normální řada: min-1 45-2000
na přání: min-1 63-2800
Strojní pohyby stolu:
podélný: mm 890
příčný: mm 225
svislý mm 350
Posuvy:
počet stupňů: 13
podélné a příčné: mm min-1 14-900
svislé: mm min-1 4-250
Rychloposuvy:
podélný a příčný: mm min-1 2800
svislý: mm min-1 800
Elektromotor pro pohon vřetena: kW 4
Elektromotor pro posuvy: kW 1,1
Půdorysná plocha stroje: mm 2710x1970
Hmotnost stroje: kg 1850

Rozsah frézování vodorovný podle dorazu 230 x 90 mm
Rozsah frézování vodorovný podle kopírovací šablony 230 x 90 mm
Otáčky frézovacího vřetena 12.000 ot./min.
Rozsah upnutí profilů 180 x 130 mm
Zdvih 110 mm
Napětí 230/400 V, 3~, 50 Hz
Výstupní výkon motoru 0,74 kW
Připojení stlačeného vzduchu 7 barů
Spotřeba vzduchu na pracovní takt 12 l bez postřikování, 24 l s postřikováním
Délka 720 mm, hloubka 650 mm, výška 1.440 mm, hmotnost 120 kg

Mnohostranně použitelné při obrábění hliníkových a plastových profilů
Přesné vyfrézování s vynaložením minimální síly, jednoduchá dvoupáková obsluha
Kopírovací frézování v poměru 1:1, díky tomu přenesení vyfrézované kresby z šablony na profil
Výroba vlastních šablon je možná (kopírování šablony na polotovar)
Kopírovací frézování je možné také podle dorazů (jen pravoúhlé otvory)
Možnost rychlého a snadného nastavení
Pneumatické upínání materiálu
Ruční třístupňový kopírovací trn pro různé průměry frézy
Dávkovací postřikovací zařízení

Stroj je připraven do výroby

Nabízím reprodukci částečně barevného katalogu swiss frézky ACIERA F3. 24. stran.
Zašlu po dohodě poštou nebo zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Nabízím třídílný kompletní návod k universální frézce FGU-32, výrobce TOS Olomouc n.p.
1. díl obsluha stroje + cykly
2. díl údržba - mechanika
3. díl údržba - elektrická část
Zašlu po dohodě poštou nebo zásilkovnou.
Nabízím návody i na odvozené varianty této frézky FGV-32 a FGH-32.
Zkoukněte i ostatní moje návody a dokumentace!

Nástrojová frézka FN 22 , včetně příslušenství , obrážecí hlava , strojní svěrák , technická dokumentace .

Prodáme univerzální frézku FGU 32 , r.v. 1990 , příslušenství , strojní svěrák , otočný stůl , technická dokumentace.

Prodám novou frézu morse 3. Průměr šroubovice 25mmx50mm.
Zašlu po dohodě poštou nebo Zásilkovnou.
Mám případně i nějaké použité mk3.

Nabízím návod k obsluze a údržbě k polské nástrojařské frézce FNC-25 "AVIA".
Zašlu po dohodě poštou nebo Zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Velký rozsah frézování i navzdory kompaktní konstrukci
Kopírovací frézování podle bočních dorazů nebo šablony v poměru 1:1
Pneumatický dvoustupňový kopírovací trn pro dva různé průměry frézy
Patentované zavěšení kopírovací páky zaručuje přesné vyfrézování s vynaložením minimální síly
Nastavení výšky stolu pro extrémně vysoké profily do 400 mm
Jednoduchá výměna nástrojů díky „Spindle lock“
Pneumatické upínací zařízení materiálu
Dávkovací rozprašovací zařízení

Rozsah frézování vodorovný podle dorazu 300 x 120 mm
Rozsah frézování vodorovný podle kopírovací šablony 285 x 110 mm
Otáčky frézovacího vřetena 12.000 ot./min.
Rozsah upnutí profilů 150 x 130 mm nastavitelný až 400 mm
Zdvih 105 mm
Napětí 230/400 V, 3~, 50 Hz
Výstupní výkon motoru 0,74 kW
Připojení stlačeného vzduchu 7 barů
Spotřeba vzduchu na pracovní takt 12 l bez postřikování, 24 l s postřikováním
Stroj je připraven do výroby
Cena : 69000 Kč + DPH

Ideální stroj pro racionální výrobu dveří
K frézování profilových cylindrických vložek zámků a kulatých rozet v profilových systémech nebo vícekomorových systémech s velkou stavební hloubkou
Tři plně nezávislé kopírovací frézovací agregáty
Oddělené ovládání vodorovných a svislých frézovacích hlav
Upínání obrobku nahoru ke kapse zámku, tím odpadá nové nastavování stroje při jiném rozměru kliky u různě vysokých profilů
Jednoduchá výměna nástrojů díky systému „Spindle lock“

Horní frézovací agregát:

Frézovací rozsah dle dorazů a kopírovací šablony 340 x 100 mm
Zdvih 110 mm


Dolní frézovací agregát:

Frézovací rozsah dle dorazů a kopírovací šablony 240 x 85 mm
Zdvih vpředu 95 mm
Zdvih vzadu 45 mm


Otáčky frézovacího vřetena 12.000 ot./min.
Upínací rozsah profilů 115 x 100 mm
Napětí 230/400 V, 3~, 50 Hz
Odevzdávaný výkon motoru 0,74 kW
Přípojka vzduchu 7 barů
Spotřeba vzduchu na pracovní takt 12 l bez postřikování, 24 l s postřikováním
Délka 980 mm, hloubka 1.250 mm, výška 1.610 mm, hmotnost 360 kg

Plynulá regulace otáček od 3.000 1/min. do 12.000 1/min. To umožňuje frézovat také tenkostěnné ocelové profily a profily z ušlechtilé oceli

Cena 157 000 Kč + DPH

Nabízím návod k ruské frézce 6P81 a všech jejích podvariant. Zašlu po dohodě poštou nebo Zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace!

Prodáme použitou frézku FA 3 AU, r. v. 1980, po SO v r. 2025. V provozu pod proudem a obhlídka je možná. Stroj je ve velmi dobrém technickém stavu. Rozsah SO: opravená elektroinstalace, výměna ložisek na motorech, nové hadice, měřák a další.

Technické parametry:

Vnější rozměry pracovního stolu: mm 300x1375
Upínací drážky stolu:
počet: 3
šířka x rozteč: mm 14x63
Největší hmotnost obrobku: kg 250
Kužel vřetena:
normální strmý: 40
na přání Morse: 4
ASA 40
Průměr vřetena v předním ložisku: mm 75
Vzdálenost osy vřetena od stolu
největší: mm 425
nejmenší: mm 65
Vzdálenost čela vřetena od přední opěry
u strmého kužele a kužele ASA: mm 500
u kužele Morse: mm 480
Otáčky vřetena.
počet stupňů: 12
normální řada: min-1 45-2000
na přání: min-1 63-2800
Strojní pohyby stolu:
podélný: mm 890
příčný: mm 225
svislý mm 350
Posuvy:
počet stupňů: 13
podélné a příčné: mm min-1 14-900
svislé: mm min-1 4-250
Rychloposuvy:
podélný a příčný: mm min-1 2800
svislý: mm min-1 800
Elektromotor pro pohon vřetena: kW 4
Elektromotor pro posuvy: kW 1,1
Půdorysná plocha stroje: mm 2710x1970
Hmotnost stroje: kg 1850

Nabízím návod k nástrojařské konzové frézce FNK-25, výrobce TOS Kuřim. Obsluha, údržba, výkresy, tabulky, schémata.
Zašlu po dohodě poštou nebo zásilkovnou.
Zkoukněte i ostatní moje návody a dokumentace.

Nabízím návod k obsluze a údržbě malé vertikální frétky TOS typ F1S.
Zašlu po dohodě poštou nebo zásilkovnou.
Zkoukněte i ostatní moje inzeráty a dokumentace!

Prodáme použitou frézku FA 2U, r. v. 1954. V provozu pod proudem a obhlídka je možná. Stroj je v dobrém technickém stavu a udržovaný.

Technické parametry:

Upínací plocha stolu: mm 200 x 1000
Podélný pohyb stolu strojní: mm 630
Příčný pohyb stolu ruční: mm 220
Svislý pohyb stolu ruční: mm 300
Kužel ve vřetenu: ISA 44
Vzdálenost osy vřetena od stolu: mm 25-325
Otáčky vřetena : počet stupňů 12
Rozsah -2 řady ot/min 63-2800, 90-4000
Posuvy podélné: počet 13
Rozsah: mm/min 14-900
Elektromotor na pohon vřetena: kW 2,4
Půdorysná plocha stroje: mm 1385 x 1510
Váha stroje: kg 940
