Obráběcí centra

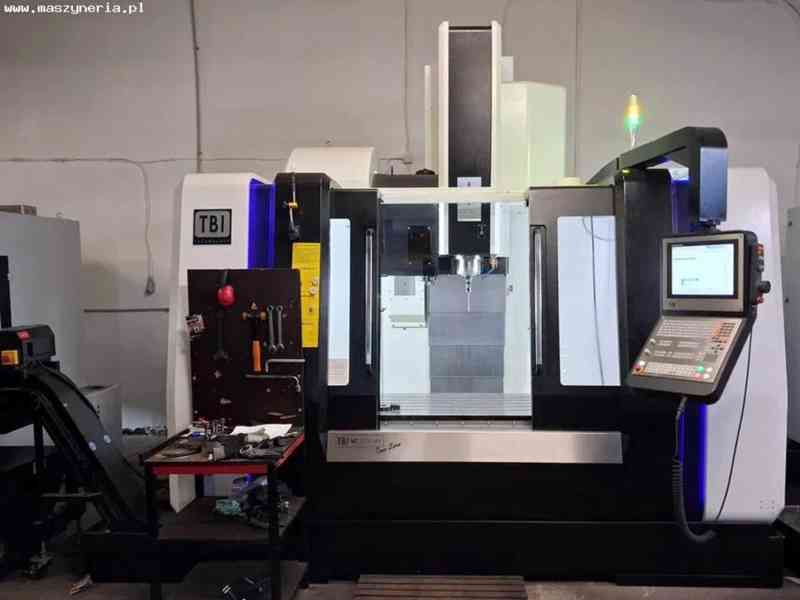

CNC obráběcí centrum TBI VC 1270 HH New Line bylo vyrobeno v roce 2023 v Polsku společností TBI Technology Sp. z o.o.

CNC vertikální obráběcí centrum VC 1270 HH New Line má k dnešnímu dni za sebou malý provoz a je v záruce výrobce do října 2025.

Technická specifikace frézovacího centra TBI VC 1270 HH New Line
- posuv v ose X/Y/Z: 1200/700/700 mm
- rozměry pracovního stolu (D x Š): 1350 x 700 mm
- maximální hmotnost obrobku: 1500 kg
- maximální otáčky vřetena: 12000 ot/min
- držák nástroje: SK40
- počet T-drážek: 5
- šířka T- drážek: 18 mm
- rozteč T-drážek: 100 mm
- doba zapnutí stroje: 2900 h
- počet provozních hodin: 1821 h
- napájení: 400 V
- hmotnost stroje TBI VC 1270 HH New Line: 7800 kg

Vybavení CNC frézky TBI
- CNC řídicí jednotka: HEIDENHAIN TNC 620
- sonda pro měření nástrojů: HEIDENHAIN
- sonda pro měření obrobku: HEIDENHAIN
- 24polohový zásobník nástrojů
- chlazení přes vřeteno 20 bar
- pásový dopravník třísek
- ruční kolo
- záruka výrobce do 10.2025

umístění: Polsko
telefon: +48 603 510 566

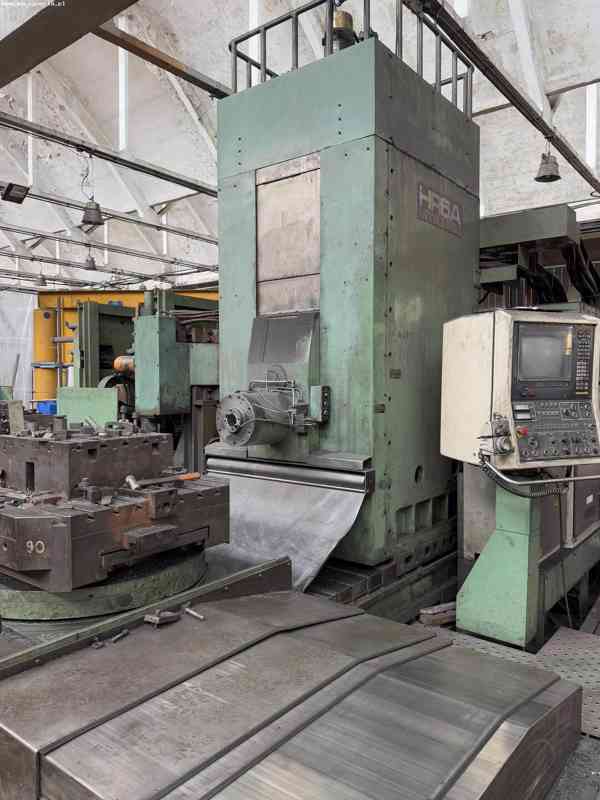

CNC obráběcí centrum MITSUI SEIKI HR6A bylo vyrobeno v roce 1984 v Japonsku společností MITSUI SEIKI KOGYO CO., LTD.

Technické specifikace frézovacího centra MITSUI SEIKI HR6A
- posuv v ose X/Y/Z: 1300/1000/860 mm
- rychlý posuv v osách X,Y,Z: 12000 mm/min
- rychlost posuvu při řezání: 0,1-4000 mm/min
- rozměry pracovního stolu (D x Š): 1000 x 1000 mm
- maximální hmotnost obrobku: 2000 kg
- maximální otáčky vřetena: 4000 ot/min
- minimální otáčky vřetena: 10 ot/min
- průměr vřetena: 110 mm
- kužel vřetena: ISO 50
- výkon pohonu vřetena (nepřetržitý provoz/ 30 min): 18,5/22 kW
- průměr vyvrtávání: 250 mm
- průměr závitování: 2″
- maximální průměr frézy: 8″
- vzdálenost od středu vřetena k povrchu pracovního stolu: 50-950 mm
- vzdálenost od čela vřetena ke středu pracovního stolu: 200-1060 mm
- vzdálenost od podlahy k povrchu pracovního stolu: 1300 mm
- počet palet: 6
- maximální průměr nástroje (sousední pozice prázdná/sousední pozice obsazená): 220/125 mm
- maximální délka nástroje: 470 mm
- maximální hmotnost jednoho nástroje: 30 kg
- maximální hmotnost všech nástrojů: 800 kg
- upínací síla nástroje: 3000 kg
- opakovatelnost polohování: ± 0,002 mm
- přesnost polohování: ± 0,01 mm
- úhel indexování pracovního stolu: 1°
- rozměry (D x Š x V): 5070 x 5450 x 3980 mm
- hmotnost stroje MITSUI SEIKI HR6A: přibližně 28000 kg

Vybavení CNC frézky HR6A
- CNC řídicí jednotka: FANUC SYSTEM 6M MODEL B
- 180polohový zásobník nástrojů
- automatická výměna nástrojů (ATC)
- systém automatické výměny palet
- dopravník třísek

umístění: Polsko
telefon: +48 603 510 566

CNC horizontální obráběcí centrum OKUMA MA-50 HB bylo vyrobeno v roce 2000 japonskou společností OKUMA.

Technické specifikace CNC frézky OKUMA MA-50 HB
- posuv v ose X/Y/Z: 700/800/700 mm
- rychlý posuv ve všech osách: 40 m/min
- posuvová síla v ose X/Y/Z: 24,4/24,4/30,4 kN
- rozměry pracovního stolu (D x Š): 500 x 500 mm
- úhel natočení pracovního stolu: 360°
- výška pracovního stolu: 1250 mm
- maximální otáčky vřetena: 5000 ot/min
- minimální otáčky vřetena: 50 ot/min
- průměr vřetena: 100 mm
- maximální krouticí moment vřetena: 466 Nm
- vzdálenost mezi vřetenem a pracovním stolem: 150-850 mm
- vzdálenost mezi osou vřetena a pracovním stolem: 50-850 mm
- maximální hmotnost obrobku: 800 kg
- maximální průměr nástroje (sousední pozice prázdné/sousední pozice obsazené): 240/140 mm
- maximální délka nástroje: 450 mm
- držák nástroje: BT 50
- počet T-drážek: 25
- maximální příkon: 45 kVA
- napájení: 3x 400 V; 50 Hz
- rozměry (D x Š x V): 5500 x 3160 x 3300 mm
- hmotnost stroje OKUMA MA-50 HB: 21000 kg

Vybavení frézovacího centra OKUMA
- CNC řídicí jednotka: OKUMA OSP-U100M
- otočný stůl
- automatický systém výměny palet
- 40polohový zásobník nástrojů
- dopravník třísek
- chladicí jednotka

umístění: Polsko
telefon: +48 603 510 566

Obráběcí centrum na profily InfoTEC 6205 PRO 5 AXIS bylo vyrobeno v roce 2019 v Polsku společností 4CNC Sp. z o.o.

Technická specifikace pilovrtací centrum InfoTEC 6205 PRO 5 AXIS
- počet os: 5 (X,Y,Z,B,C)
- obráběné materiály: hliníkové profily, plastové profily, masivní dřevo, materiály na - bázi dřeva, kompozitní materiály
- maximální délka obrobku: 8100 mm
- minimální délka obrobku: 500 mm
- maximální průměr řezného kotouče: 500 mm
- maximální průměr nástroje: 80 mm
- maximální délka nástroje (včetně držáku): 200 mm
- maximální hmotnost nástroje (včetně držáku): 6 kg
- minimální pracovní tlak: 6 bar
- minimální výkon vzduchové přípojky: 240 l/min
- jmenovitý výkon: 20 kW
- napájení: 3x 400 V; 50/60 Hz
- rozměry (D x Š x V): 10500 x 2900 x 2801 mm
- hmotnost stroje InfoTEC 6205 PRO 5 AXIS: cca 5800 kg

Vybavení obráběcího centra InfoTEC
- operátorský panel s CNC řízením TPA CN2008
- software: TPA WSCM
- software: TPA CAD
- naklápěcí pracovní hlava s osami B a C (kapalinou chlazené osy)
- otočný, 8polohový měnič nástrojů
- integrovaný pásový dopravník pro přepravu odpadu
- bezpečnostní závěsy: PANASONIC SF4D
- oboustranný pohon osy X
- střídavé servopohony: DELTA ELECTRONICS A2 Series
- lineární vedení a ložiska: BOSCH REXROTH
- převodové lišty: APEX DYNAMICS
- základní dorazy (2 ks)
- podpěrné nosníky s válci (12 ks)

umístění: Polsko
telefon: +48 603 510 566

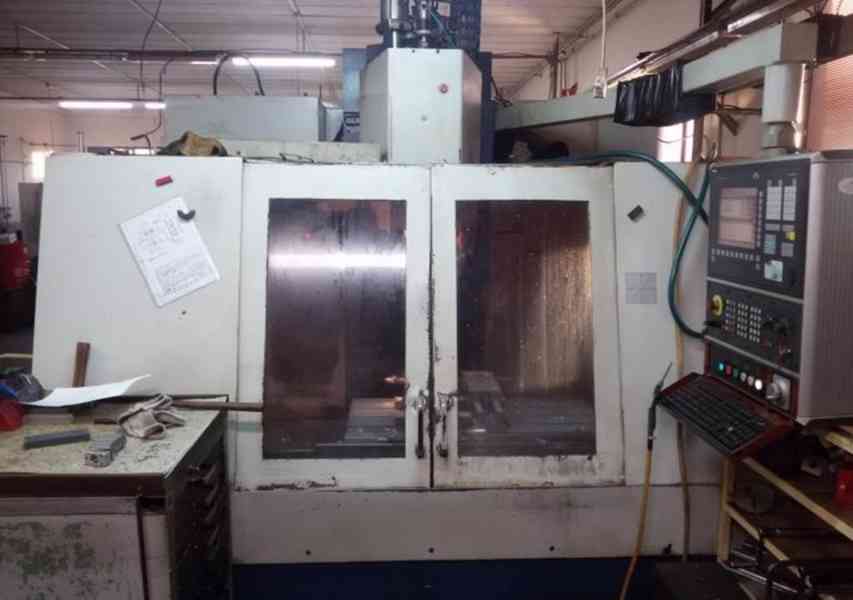

Prodáme použité obráběcí centrum Cincinnati FTV 850, r. v. 2002. Stroj je v provozu pod proudem a obhlídka je možná. Na frézce jsou 2 nová ložiska na ose X (tzv tanky), v 2020 měněna ložiska ve vřeteni, je odladěný postprocesor. Ke stroji budou všechny SK 50 držáky nástrojů, včetně jedné 102 mm fréze na velké plochy + destičky…atp. Vybavení: technická dokumentace, držáky, záloha disku.

Technické parametry:

Řídící systém: Acramatic
Délka pracovního stolu: 2300 mm
Šířka pracovního stolu: 900 mm
Počet nástrojů v zásobníku: 36 ks
Pojezd osy X: 1800 mm
Pojezd osy Y: 850 mm
Pojezd osy Z: 800 mm
Výkon vřetena: 42 kW
Počet otáček vřetene: max. 5000
Hmotnost stroje: 17000 kg

Prodáme použité obráběcí centrum HYUNDAI-KIA VX500, r. v. 2006. Stroj je v dobrém technickém stavu, zapojený pod proudem, plně funkční a obhlídka v provozu je možná. Příslušenství: dopravník třísek, ruční kolečko (bez odsavače).
Aktuální počet motohodin:
Počet hodin aut. provozu: 41 626
Počet hodin obrábění: 25 675

Technické parametry:

CNC řízení: FANUC Series 21i-MB
Rozměry pracovního stolu (d x š): 1200 x 500 mm
Posuv v ose X/Y/Z: 1060/510/630 mm
Počet os: 3
Zásobník nástrojů: 30 pozic
Čas výměny nástroje: 2,7s
Rychlý posuv v ose X/Y/Z: 36/36/30 mm/min
Počet otáček: 8000 ot/min
Výkon motoru vřetena hlavního pohonu: 11/15 kW
Celkové rozměry stroje: 2848 x 3167 x 2077 mm (d x š x v)
Hmotnost stroje: 6800 kg

CNC obráběcí centrum HAAS VF-1 bylo vyrobeno v roce 2015 ve Spojených státech společností HAAS AUTOMATION, INC.

Za příplatek je možné dokoupit další vybavení zobrazené na fotografiích (držáky nástrojů, svěráky, 3D tester TSCHORN, měřicí sondu). Cena bude dohodnuta.

Technické specifikace CNC frézky HAAS VF-1
- CNC řízení: HAAS
- posuv v ose X/Y/Z: 508/406/508 mm
- rychlý posuv v osách X,Y,Z: 25,4 m/min
- rozměry pracovního stolu (D x Š): 660 x 356 mm
- maximální hmotnost obrobku: 1361 kg
- maximální otáčky vřetena: 8100 ot/min
- vzdálenost mezi hrotem vřetena a pracovním stolem: 102-610 mm
- kužel vřetena: BT 40/ISO 40
- typ pohonu vřetena: Inline Direct-Drive
- výkon pohonu vřetena (dočasný výkon/trvalý výkon): 22,4/11 kW
- maximální točivý moment vřetena (při 2000 ot/min): 122 Nm
- 20polohový zásobník nástrojů
- maximální průměr nástroje: 89 mm
- maximální délka nástroje: 250 mm
- počet T-drážek: 3
- šířka T- drážek: 16 mm
- napájení: 3x 354-488 V; 50/60 Hz
- rozměry (D x Š x V): 2570 x 2510 x 2570 mm
- hmotnost stroje HAAS VF-1: 3539 kg

umístění: Polsko
telefon: +48 603 510 566

CNC vertikální obráběcí centrum FEHLMANN PICOMAX 60-M bylo vyrobeno v roce 2006 ve Švýcarsku společností FEHLMANN AG.

Technické specifikace CNC frézky FEHLMANN PICOMAX 60-M
- CNC řídicí jednotka: HEIDENHAIN iTNC 530
- posuv v ose X/Y/Z: 505/355/610 mm
- rychlost posuvu v osách X,Y,Z: 1-20000 mm/min
- rozměry pracovního stolu (D x Š): 920 x 380 mm
- maximální hmotnost obrobku: 300 kg
- otáčky vřetena: 50-20000 ot/min
- výkon pohonu vřetena (100%/60% ED): 5,6/8,4 kW
- maximální točivý moment vřetena: 65 Nm
- vzdálenost mezi hrotem vřetena a pracovním stolem: 84-694 mm
- 24polohový zásobník nástrojů
- držák nástrojů: SK 30
- maximální průměr nástroje (sousední pozice prázdné/sousední pozice obsazené): 100/63 mm
- maximální délka nástroje: 175 mm
- maximální hmotnost nástroje: 1,5 kg
- průměrná doba výměny nástroje: cca 6 s
- rozlišení v osách X,Y,Z: 0,001 mm
- kruhová odchylka v osách X,Y,Z: 0,010 mm
- tolerance polohování: 0,005 mm
- polohovací odchylka: 0,003 mm
- počet T-drážek: 7
- šířka T-drážky: 12 mm
- rozteč T-drážek: 50 mm
- vzdálenost mezi podlahou a pracovním stolem: 1014 mm
- pracovní tlak pneumatického systému: 6 bar
- připojovací výkon: 22 kVA
- napájení: 3x 400 V; 50 Hz
- hmotnost stroje FEHLMANN PICOMAX 60-M: 3350 kg

umístění: Polsko
telefon: +48 603 510 566

CNC vertikální obráběcí centrum CHIRON FZ 18 KL bylo vyrobeno v roce 2000 v Německu společností CHIRON Werke GmbH & Co. KG.

Technická specifikace frézovacího centra CHIRON FZ 18 KL
- posuv v ose X/Y/Z: 2000/520/630 mm
- maximální otáčky vřetena: 10500 ot/min
- držák nástroje: SK 40
- spotřeba energie: 15-35 kW
- napájení: 3x 400 V
- rozměry (D x Š x V): 4500 x 3210 x 3585 mm
- hmotnost stroje CHIRON FZ 18 KL: 10000 kg

Vybavení CNC frézky CHIRON
- CNC řídicí jednotka: SIEMENS SINUMERIK 840D
- 4. osa: MAGERL ROTAMATIK 150
- 40polohový zásobník nástrojů
- dopravník třísek
- servomotor s harmonickým převodem HFUC 50-100

umístění: Polsko
telefon: +48 603 510 566

Rok: 2008

Řídící systém Heidenhain TNC 530
Upínací plocha stolu 2200x780 mm
Pojezd osy X 2030 mm
Pojezd osy Y 810 mm
Pojezd osy Z 810 mm
Otáčky vřetene 10 - 8000 /min.
Počet řízených os 3
Chlazení středem ano
Tlak chlazení středem 70 bar
Upínací kužel vřetena HSK 100 .
Výkon hlavního elektromotoru 17/25 kW
Max. kroutící moment vřetene 519/764 Nm
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 24
Rychloposuv 30 m/min
Hmotnost stroje 14600 kg
Rozměry d x š x v 4820x2440x3460 mm

Stroj ve velmi slušném technickém stavu.
Infrapřijímač obrobkové sondy instalovaný (sonda není k dispozici - lze doobjednat), laserová indikace zlomeného nástroje k dispozici.

Účelová střední oprava provedena firmou DMGO s.r.o. v 5/2025 v rozsahu:

Nové lineární vedení osy Y - instalace 4/2025
Oprava pravítka osy X (nový jezdec)
Nové chlazení LNS CHip blaster CBJV-40 r.v. 2020 nepoužité
Vynašeč třísek Tecnimetal r.v. 2021 jako nový
Nové vřeteno v roce 2023
Nový ventil upínání nástrojů - instalce 4/2025
Nová ruka (chapadlo) ATC Gifu - instalace 4/2025, nový ventil sklápění lůžek ATC - instalce 4/2025,
kompletní vyčištění a kontrola lůžek ATC
nové bezpečnostní relé A21
včetně odsávání Filtermist FX 7000

Možnost odzkoušení pod proudem ve skladě ve Zlíně. Geometrie stroje ve velmi slušném stavu.
Video: https://www.youtube.com/watch?v=LR5h08lnmKs

Prodáme použité obráběcí centrum DECKEL MAHO DMU 60T/E, r. v. 2005. Stroj je v dobrém technickém stavu, v provozu pod proudem a obhlídka je možná. Stroj je plně funkční a průběžně servisován.

Přibližné technické parametry:

Pojezd v ose X: 630 mm
Pojezd v ose Y: 560 mm
Pojezd v ose Z: 560 mm
Kužel ve vřetenu: SK 40
Počet otáček: 12.000 ot/min
Zásobník nástrojů: 24 ks
Elektronické ruční kolečko
Šnekový dopravník třísek
Chlazení vzduch voda vnějšími tryskami
Řídicí systém: Heidenhain iTNC 530

Prodáme použité horizontální paletové obráběcí centrum H.Plus-405, r. v. 2008, výrobce: Matsuura. OC je v provozu pod proudem a obhlídka je možná. Řídící systém: FANUC G-Tech 30i. Má připojení pro obě sondy, ale vybaven je jen nástrojovou sondou Renishaw, sonda na obrobek tam není a nebude, je zničená.

Technické parametry:

max. pracovní prostor:
průměr 650 mm x výška 750 mm
automatický výměník palet
2x paleta 500 x 500 mm, max. zatížení 400 kg
pojezdy XYZ = 600/600/600 mm
max. otáčky vřetene 12.000 ot/min
kužel vřetene typu SK40 BigPlus
rychloposuv 50 m/min
automatický výměník nástrojů s 50-ti pozicemi
indexování otočného stolu po 1 st.
paměť pro NC programy 0,5 Mb
max. počet programů 1000
automatické centrální mazání
spirálový dopravník třísek
teplotní kompenzace
včetně CE podmínek a předpisů
4-tá CNC řízená osa pro otočný stůl
- max. ot /min 50
1 51 nástrojů v zásobníku
(typ pro max. 240 pozic)
Max. váha nástroje 10 kg
- standard
1 Spirálové dopravníky třísek
(standard pro 5-ti a vícepaletové systémy)
1 Systém splachování třísek chladící kapalinou 4
1 Měřící sonda obrobková
1 Kontrola zlomení nástroje - mechanický senzor 7
1 8 přídavných M-funkcí
1 Počítadlo provozních hodin stroje
1 Týdenní časovač
1 Příprava pro vysokotlaké chlazení středem vřetene
(pro max. tlak 50 bar)
(pro max. tlak 20 barů v případě vřetene 20.000 /min)
1 Sestava zařízení LNS Turbo
Hlavní výhoda:
- dvojitý dopravník třísek pro všechny druhy špón
- bezúdržbový vakuový filtr
LNS Turbo chladící zařízení se sestává:
Stand Alone HPC tank
70 Bar 30L/min HPC pump
Twin filter canisters
2 x 1.3 Bar 90L/min coolant pumps
Electrical control
Transfer and monitoring system
1 Automatické centrální mazání

CNC vertikální obráběcí centrum CINCINNATI ARROW 1250 bylo vyrobeno v roce 2001 ve Velké Británii společností CINCINNATI MACHINE U.K. LIMITED.

Technické specifikace CNC frézky CINCINNATI ARROW 1250
- CNC řídicí jednotka: SIEMENS ACRAMATIC 2100
- počet os: 3
- posuv v osách X/Y/Z: 1262/762/762 mm
- rychlý posuv v osách X,Y,Z: 24 m/min
- rozměry pracovního stolu (D x Š): 1300 x 600 mm
- maximální otáčky vřetena: 8000 ot/min
- výkon pohonu vřetena: 11 kW
- 21polohový zásobník nástrojů
- chlazení nástrojů přes vřeteno
- držák nástrojů: SK40 nebo BT 40
- celkový výkon: 40 kVa
- rozměry (D x Š x V): 3680 x 3600 x 3600 mm
- hmotnost stroje: 6000 kg

umístění: Polsko
telefon: +48 603 510 566

CNC obráběcí centrum DOOSAN DNM 4500 bylo vyrobeno v roce 2022 (zakoupeno jako nové v roce 2023) v Jižní Koreji společností DN SOLUTIONS. Za celou dobu své životnosti odpracoval stroj pouhých 83 hodin.

Technická specifikace CNC frézky DOOSAN DNM 4500
- CNC řízení: SIEMENS SINUMERIK 828D
- posuv v ose X/Y/Z: 800/450/510 mm
- rychlý posuv v ose X/Y/Z: 36/36/30 m/min
- rozměry pracovního stolu (d x š): 1000 x 450 mm
- maximální hmotnost obrobku: 600 kg
- maximální otáčky vřetena: 12000 ot/min
- maximální vzdálenost od konce vřetena k povrchu pracovního stolu: 660 mm
- minimální vzdálenost od konce vřetena k povrchu pracovního stolu: 150 mm
- kužel vřetena: ISO 40
- výkon pohonu vřetena (nepřetržitý provoz/S3 15%): 11/16,5 kW
- maximální točivý moment vřetena: 141 Nm
- 30polohový zásobník nástrojů
- maximální průměr nástroje (sousední pozice prázdné/sousední pozice obsazené): 125/80 mm
- maximální délka nástroje: 300 mm
- maximální hmotnost nástroje: 8 kg
- držák nástrojů: BT 40
- doba výměny nástroje (nástroj-nástroj): 1,2 s
- doba výměny nástroje (tříska-tříska): 3,2 s
- provozní hodiny: 83 h
- pásový dopravník třísek: SARIGOL (2023)
- výkon servomotorů v osách X a Y: 1,8 kW
- výkon servomotoru v ose Z: 3 kW
- napájení: 3x 380 V; 50/60 Hz
- hmotnost stroje DOOSAN DNM 4500: 5000 kg

umístění: Polsko
telefon: +48 603 510 566

CNC obráběcí centrum OKUMA MA-600HII bylo vyrobeno v roce 2012 japonskou značkou OKUMA Corporation.

Technická specifikace CNC frézky OKUMA MA-600HII
- CNC řízení: OSP-P300MA
- počet os: 4 (X,Y,Z,B)
- posuv v ose X/Y/Z: 1000/900/1000 mm
- rychlý posuv v osách X,Y,Z: 60 m/min
- rychlost otáčení palety (osa B): 30 ot/min
- maximální hmotnost obrobku: 1200 kg
- maximální rozměry obrobku (průměr x V): 1000 x 1000 mm
- počet vřeten: 1
- maximální otáčky vřetena: 6000 ot/min
- minimální otáčky vřetena: 50 ot/min
- výkon vřetena (dočasný/nepřetržitý výkon): 30/22 kW
- točivý moment vřetena: 606 Nm
- kužel vřetena: SK-50 Big+
- vzdálenost od osy vřetena k paletě: 50-950 mm
- 60polohový zásobník nástrojů
- maximální průměr nástroje: 240 mm
- maximální délka nástroje: 450 mm
- maximální hmotnost nástroje: 25 kg
- doba výměny nástroje (nástroj-nástroj): 4,4 s
- systém automatické výměny palet
- počet palet: 2
- doba výměny palet: 12 s
- doba indexace palet (90°, osa B a C): 2 s
- chlazení přes vřeteno 15 bar
- provozní hodiny: 54587 h
- doba zapnutí stroje: 69116 h
- hmotnost stroje OKUMA MA-600HII: 24500 kg

umístění: Polsko
telefon: +48 603 510 566

CNC obráběcí centrum KITAMURA MYCENTER HX630G bylo vyrobeno v roce 2017 japonskou značkou Kitamura Machinery Co., Ltd.

Technické specifikace CNC frézky KITAMURA MYCENTER HX630G
- CNC řízení: Arumatik-Mi
- počet os: 4 (X,Y,Z,B)
- posuv v osách X/Y/Z: 1100/920/1050 mm
- rozsah otáčení osy B: 360°
- rychlý posuv v osách X,Y,Z: 60 m/min
- rychlost otáčení pracovního stolu (osa B): 33 ot/min
- maximální rozměry obrobku (průměr x V): 1080 x 1300 mm
- maximální hmotnost obrobku: 1500 kg
- počet vřeten: 1
- maximální otáčky vřetena: 12000 ot/min
- výkon vřetena (dočasný výkon/nepřetržitý výkon): 40/22 kW
- krouticí moment vřetena: 586,9 Nm
- kužel vřetena: SK-50 Big+
- minimální vzdálenost mezi osou vřetena a pracovním stolem: 100 mm
- 61polohový zásobník nástrojů
- maximální průměr nástroje: 320 mm
- maximální délka nástroje: 650 mm
- maximální hmotnost nástroje: 30 kg
- doba výměny nástroje (nástroj-nástroj): 2,1 s
- doba výměny nástroje (tříska-tříska): 5,8 s
- systém automatické výměny palet
- počet palet: 2
- doba výměny palet: 14,7 s
- doba uzamčení/odemčení palety (osa B a C): 1 s
- doba indexace pracovního stolu (90°, osa B a C): 2 s
- chlazení přes vřeteno 15 bar
- doba zapnutí stroje: 40656 h
- počet provozních hodin: 33198 h
- hmotnost stroje KITAMURA MYCENTER HX630G: 21000 kg

umístění: Polsko
telefon: +48 603 510 566

CNC obráběcí centrum MATEC 30 HV bylo vyrobeno v roce 2001 v Německu společností Matec Maschinenbau GmbH.

Technické specifikace CNC frézky MATEC 30 HV
- CNC řízení: BOSCH TYP 3 OSA
- posuv v osách X/Y/Z: 3000/600/800 mm
- maximální otáčky vřetena: 9000 ot/min
- minimální otáčky vřetena: 20 ot/min
- výkon vřetena: 16 kW
- naklápěcí pracovní hlava
- úhel natočení pracovní hlavy: ± 90° po 1°
- 24polohový zásobník nástrojů
- držák nástrojů: SK 40
- odsušovací jednotka
- vnitřní chlazení 20 bar
- výkon: 60 kW
- napájení: 3x 230/400 V; 50 Hz
- hmotnost stroje MATEC 30 HV: cca 15000 kg

umístění: Polsko
telefon: +48 603 510 566

CNC vertikální obráběcí centrum AVIA X-5 1250/630 bylo vyrobeno v roce 2015 v Polsku společností Fabryka Obrabiarek Precyzyjnych AVIA S.A.

Technické specifikace CNC frézky AVIA X-5 1250/630
- počet os: 5 (X,Y,Z,B,C)
- posuv v ose X/Y/Z: 1250/700/725 mm
- rozsah otáčení v ose B: -110°/+45°
- rozsah otáčení v ose C: 360°
- rychlý posuv v ose X/Y/Z: 30/30/25 m/min
- rychlost otáčení v ose B: 33,3 ot/min
- rychlost otáčení v ose C: 25 ot/min
- rozměry pracovního stolu (d x š): 1500 x 710 mm
- upínací plocha otočného stolu: 630 mm
- maximální hmotnost obrobku: 1300 kg
- maximální otáčky elektrovřetena: 18000 ot/min
- minimální otáčky elektrovřetena: 50 ot/min
- držák nástroje: HSK A63
- výkon pohonu elektrovřetena (40 %/nepřetržitý provoz): 35/25 kW
- maximální vzdálenost čela elektrovřetena od pracovního stolu: 710 mm
- minimální vzdálenost od čela elektrovřetena k pracovnímu stolu: 90 mm
- průměr nástroje (sousední pozice prázdné / sousední pozice obsazené): 152/80 mm
- maximální délka nástroje: 300 mm
- maximální hmotnost nástroje: 8 kg
maximální hmotnost všech nástrojů: 160 kg
- doba výměny nástroje: 14 s
- počet T-drážek: 5
- šířka T-drážky: 18 mm
- rozteč T-drážek: 125 mm
- doba zapnutí stroje: 15272 h
- provozní hodiny: 7763 h
- napájení: 3x 400 VAC; 50 Hz
- rozměry (d x š x v): 3500 x 4000 x 3360 mm
- hmotnost stroje AVIA X-5 1250/630: 10000 kg

Vybavení CNC obráběcího centra AVIA
- CNC řídicí jednotka: HEIDENHAIN iTNC 530
- elektrovřeteno: Franz Kessler DMS 100.46-652.304
- otočný stůl: UCAM UTTR-630-Hi
- horizontální pracovní stůl: UCAM UTTR-630-H
- naklápěcí pracovní hlava: UCAM USTR-310-SQ-S2
- 40polohový zásobník nástrojů
- dotyková sonda obrobku: HEIDENHAIN TS640
- sonda pro měření nástrojů: HEIDENHAIN TT160
- šnekový dopravník třísek (2 ks)
- škrabkový dopravník třísek (1 ks)
- pohony a motory: HEIDENHAIN

umístění: Polsko
telefon: +48 603 510 566

Nabízím kompletní dokumentaci k nástrojařské frézce FN-25. Zašlu na dobírku nebo obyčejně při platbě na účet předem. Zkoukněte i ostatní moje inzeráty!

Rok: 2016

Řídící systém Mazatrol SmoothX
Upínací plocha stolu 630 mm
Pojezd osy X 630 mm
Pojezd osy Y 1100 mm
Pojezd osy Z 600 mm
Otáčky vřetene 0 - 18000 /min.
Počet řízených os 5
Chlazení středem ano
Tlak chlazení středem 70 bar
Upínací kužel vřetena HSK 63 .
Max. zatížení stolu 700 kg
Otáčky stolu 1 - 1100 /min
Výkon hlavního elektromotoru 22 kW
Zásobník nástrojů ano
Počet pozic v zásobníku nástrojů 40
Rozměry d x š x v 4295x2400x3457 mm
Hmotnost stroje 16000 kg

manuální sklíčidlo 4 čelisťové, průměr 21 ´´
laserová nástrojová sonda NC4
přímé odměřování os
dopravník třísek
radiová sonda Renishaw RMP600
odlučovač mlhy
ca. 4.500 hodin na vřeteni
ca. 15.500 hodin pod proudem
